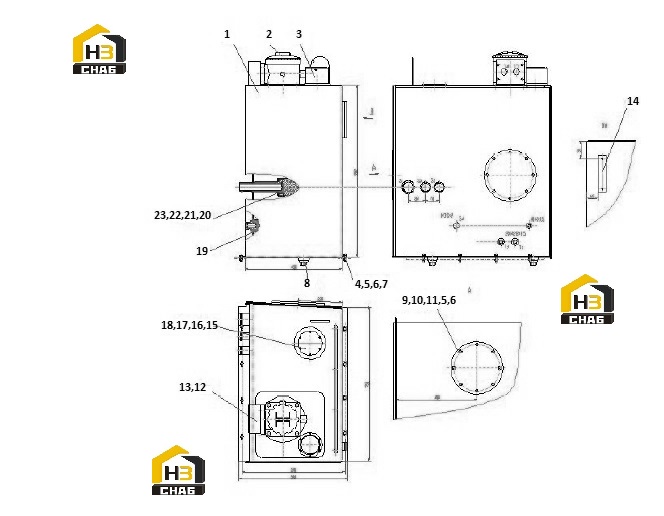

Бак гидравлический 0042212013 (xz320a)

← Бак гидравлический 0042212013 (xz320) Бак гидравлический 0042212013 (xz320b) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Tank Body

Каталожный номер:0041612037

Комплект:1

Примечание:

№ на схеме:2

Наименование:Filter

Каталожный номер:101010181

Комплект:1

Примечание:

№ на схеме:3

Наименование:Baeather Filter

Каталожный номер:101010003

Комплект:1

Примечание:

№ на схеме:4

Наименование:Bolt

Каталожный номер:104000264

Комплект:8

Примечание:M8x35 GB/T5783

№ на схеме:5

Наименование:Washer

Каталожный номер:104040081

Комплект:24

Примечание:8 GB/T97.1

№ на схеме:6

Наименование:Washer Spring

Каталожный номер:104040007

Комплект:24

Примечание:8 GB/T93

№ на схеме:7

Наименование:Nut

Каталожный номер:104030024

Комплект:8

Примечание:M8 GB/T6170

№ на схеме:8

Наименование:Plug

Каталожный номер:101030097

Комплект:1

Примечание:M33x2

№ на схеме:9

Наименование:Cover Plate

Каталожный номер:004100350

Комплект:2

Примечание:

№ на схеме:10

Наименование:O-Ring

Каталожный номер:101030083

Комплект:2

Примечание:GB/T3452.1

№ на схеме:11

Наименование:Bolt

Каталожный номер:104020130

Комплект:16

Примечание:M8x20 GB/T70.1

№ на схеме:12

Наименование:Flange Fitting

Каталожный номер:104030024

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-Ring

Каталожный номер:101030210

Комплект:1

Примечание:GB/T3452.1

№ на схеме:14

Наименование:Level Gauge

Каталожный номер:101040038

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:104020434

Комплект:6

Примечание:M4x12 GB/T70.1

№ на схеме:16

Наименование:Washer Spring

Каталожный номер:104040093

Комплект:6

Примечание:4 GB/T93

№ на схеме:17

Наименование:Rubber Casing

Каталожный номер:0042012019

Комплект:1

Примечание:

№ на схеме:18

Наименование:Cover Plate

Каталожный номер:0042012020

Комплект:1

Примечание:

№ на схеме:19

Наименование:Filter

Каталожный номер:101010312

Комплект:1

Примечание:

№ на схеме:20

Наименование:Filter

Каталожный номер:101010313

Комплект:1

Примечание:

№ на схеме:21

Наименование:Bolt

Каталожный номер:104000409

Комплект:4

Примечание:M6x25 GB/T5783

№ на схеме:22

Наименование:Washer Spring

Каталожный номер:104040009

Комплект:4

Примечание:6 GB/T93

№ на схеме:23

Наименование:O-Ring

Каталожный номер:101030077

Комплект:1

Примечание:GB/T3452.1
