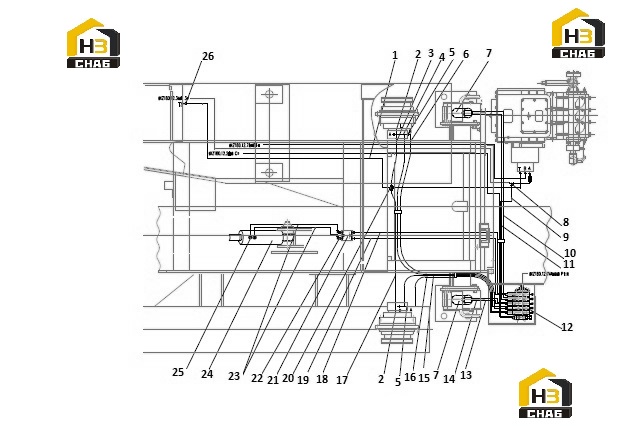

Цилиндр масляный с комплектующими 0041712000

← Соединитель фланцевый 0041712000 Клапан обратный с комплектующими 0041712000 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Hose Assembly

Каталожный номер:101023435

Комплект:1

Примечание:

№ на схеме:2

Наименование:Straight Joint

Каталожный номер:101020745

Комплект:2

Примечание:

№ на схеме:3

Наименование:Hose Assembly

Каталожный номер:101023427

Комплект:1

Примечание:

№ на схеме:4

Наименование:Hose Assembly

Каталожный номер:101027398

Комплект:1

Примечание:

№ на схеме:5

Наименование:Straight Joint

Каталожный номер:101020501

Комплект:4

Примечание:

№ на схеме:6

Наименование:Hose Assembly

Каталожный номер:101024031

Комплект:1

Примечание:

№ на схеме:7

Наименование:Leg Oil Cylinder

Каталожный номер:101000417

Комплект:2

Примечание:

№ на схеме:8

Наименование:Three Joint

Каталожный номер:101022013

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Assembly

Каталожный номер:101020276

Комплект:1

Примечание:

№ на схеме:10

Наименование:Hose Assembly

Каталожный номер:101024035

Комплект:1

Примечание:

№ на схеме:11

Наименование:Hose Assembly

Каталожный номер:101027399

Комплект:1

Примечание:

№ на схеме:12

Наименование:Reversing Valve

Каталожный номер:101001383

Комплект:1

Примечание:

№ на схеме:13

Наименование:Hose Assembly

Каталожный номер:101027400

Комплект:1

Примечание:

№ на схеме:14

Наименование:Hose Assembly

Каталожный номер:101024056

Комплект:1

Примечание:

№ на схеме:15

Наименование:Hose Assembly

Каталожный номер:101024058

Комплект:1

Примечание:

№ на схеме:16

Наименование:Hose Assembly

Каталожный номер:101027312

Комплект:1

Примечание:

№ на схеме:17

Наименование:Hose Assembly

Каталожный номер:101023434

Комплект:1

Примечание:

№ на схеме:18

Наименование:Hose Assembly

Каталожный номер:101024060

Комплект:1

Примечание:

№ на схеме:19

Наименование:Hose Assembly

Каталожный номер:101024061

Комплект:1

Примечание:

№ на схеме:20

Наименование:Four Joint

Каталожный номер:101020557

Комплект:1

Примечание:

№ на схеме:21

Наименование:Two-Way

Каталожный номер:101040016

Комплект:1

Примечание:

№ на схеме:22

Наименование:Angle Joint

Каталожный номер:101020601

Комплект:2

Примечание:

№ на схеме:23

Наименование:Hose Assembly

Каталожный номер:101027344

Комплект:2

Примечание:

№ на схеме:24

Наименование:Angle Cylinder

Каталожный номер:101000209

Комплект:1

Примечание:

№ на схеме:25

Наименование:Straight Joint

Каталожный номер:101020804

Комплект:2

Примечание:

№ на схеме:26

Наименование:Straight Joint

Каталожный номер:101020191

Комплект:1

Примечание:
