Бак топливный 0041708000

Бак топливный 0041708000

← Панель реле 0041710004 Система гидравлическая 0041712000 →

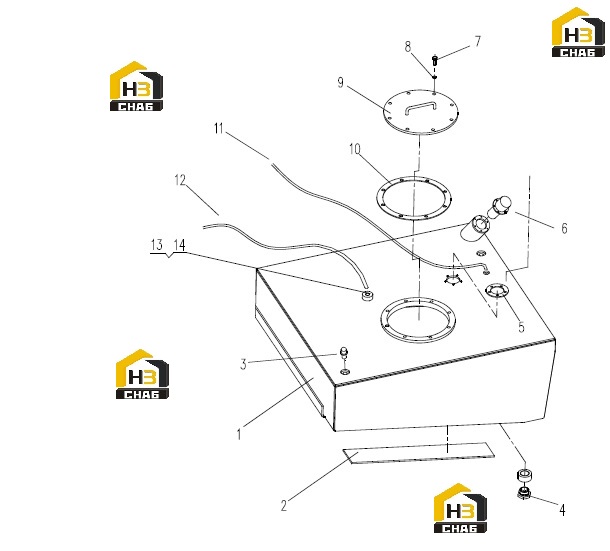

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Tank
Каталожный номер:0041708001
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Latex Pillow
Каталожный номер:004100329
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:104020096
Комплект:2
Примечание:M16 GB/T825
0 ₽
шт
№ на схеме:4
Наименование:Plug
Каталожный номер:101030097
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Latex Pillow
Каталожный номер:004100330
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Filter
Каталожный номер:101010034
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:104000130
Комплект:8
Примечание:M8x25 GB/T5783
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:104040007
Комплект:12
Примечание:8 GB/T93
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:004100328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Latex Pillow
Каталожный номер:004100327
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Oilinput Hose
Каталожный номер:0041708006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Oiloutput Hose
Каталожный номер:0041708007
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:104000100
Комплект:2
Примечание:M14x1.5x32 JB/T999
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:101030023
Комплект:4
Примечание:14 JB/T1002
