Ящик для инструментов 310600088

Ящик для инструментов 310600088

← Опора противовеса 310800172 Зеркало бокового вида 310602087 →

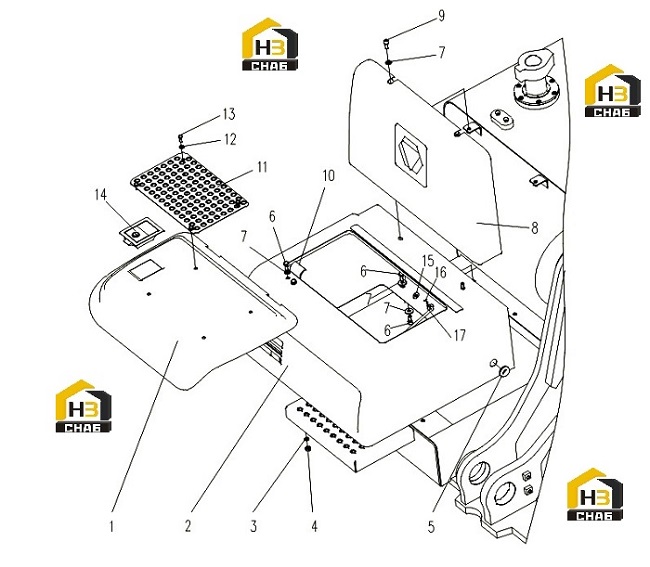

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Box Cover
Каталожный номер:310601789
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Box body
Каталожный номер:310601791
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300102
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:4
Наименование:Nut
Каталожный номер:805200048
Комплект:2
Примечание:M10
0 ₽
шт
№ на схеме:5
Наименование:Rubber Bushing
Каталожный номер:310600090
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805000727
Комплект:8
Примечание:M10×25
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:805300102
Комплект:10
Примечание:10
0 ₽
шт
№ на схеме:8
Наименование:Art Cover
Каталожный номер:310601790
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Screw
Каталожный номер:805100036
Комплект:2
Примечание:M10×25
0 ₽
шт
№ на схеме:10
Наименование:Catch
Каталожный номер:310602135
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Anti-skid plate
Каталожный номер:310601788
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:805300069
Комплект:4
Примечание:8
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:805000018
Комплект:4
Примечание:M8×20
0 ₽
шт
№ на схеме:14
Наименование:Lock
Каталожный номер:819906631
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:805300117
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:16
Наименование:Split Pin
Каталожный номер:805603523
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Haulm
Каталожный номер:310602137
Комплект:1
Примечание:
