Узел трубопровода 310800160

← Трубопровод гидравлический с комплектующими 310800160 Трубопровод пилотный гидравлический с комплектующими 310800160 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

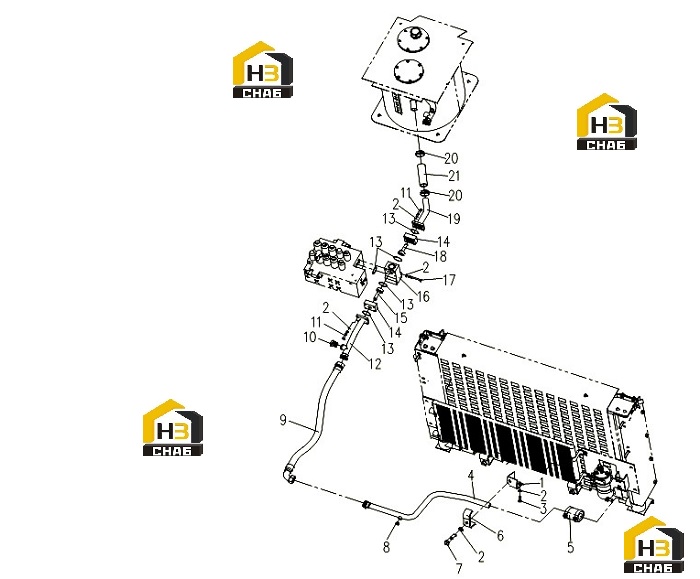

№ на схеме:1

Наименование:Seat

Каталожный номер:310600558

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:805300018

Комплект:15

Примечание:12

№ на схеме:3

Наименование:Bolt

Каталожный номер:805000716

Комплект:2

Примечание:M12×30

№ на схеме:4

Наименование:Pipe

Каталожный номер:310601498

Комплект:1

Примечание:Ⅱ

№ на схеме:5

Наименование:Coupling

Каталожный номер:803172180

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:310600961

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:805000041

Комплект:1

Примечание:M12×70

№ на схеме:8

Наименование:Plug

Каталожный номер:803166449

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Assembly

Каталожный номер:803172074

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:803172189

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:805000264

Комплект:8

Примечание:M12×90

№ на схеме:12

Наименование:Pipe

Каталожный номер:310801636

Комплект:1

Примечание:Ⅰ

№ на схеме:13

Наименование:O-ring

Каталожный номер:801100325

Комплект:4

Примечание:73×3.55

№ на схеме:14

Наименование:Flange

Каталожный номер:310800462

Комплект:2

Примечание:

№ на схеме:15

Наименование:Valve

Каталожный номер:803172063

Комплект:1

Примечание:

№ на схеме:16

Наименование:Block

Каталожный номер:310800461

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:805000403

Комплект:4

Примечание:M12×110

№ на схеме:18

Наименование:Valve

Каталожный номер:803172064

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe

Каталожный номер:310800198

Комплект:1

Примечание:Ⅲ

№ на схеме:20

Наименование:Clamp

Каталожный номер:801905604

Комплект:4

Примечание:Ф54-62

№ на схеме:21

Наименование:Hose

Каталожный номер:803172315

Комплект:1

Примечание:Ф42×58-200
