Система электрическая (часть2)

Система электрическая (часть2)

← Система электрическая (часть1) Контроллер главный системы электрической →

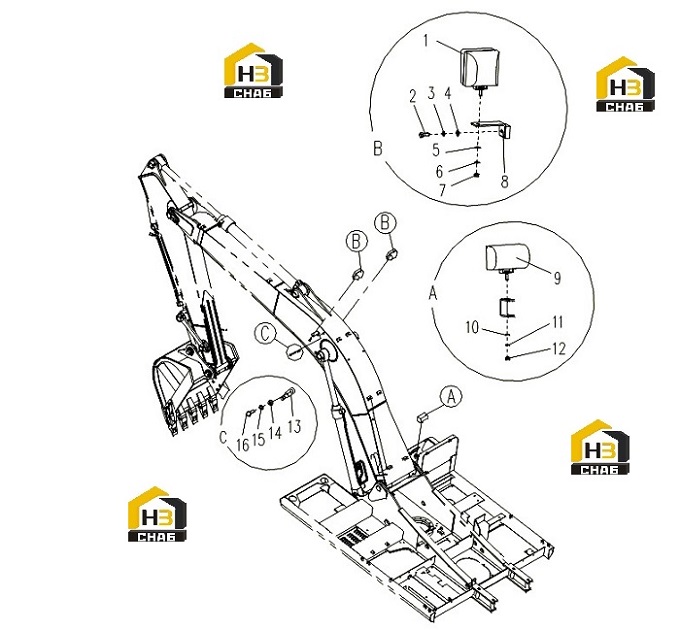

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Arm lamp
Каталожный номер:803504605
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805004804
Комплект:2
Примечание:M12×30
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805300018
Комплект:2
Примечание:12
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805300020
Комплект:2
Примечание:12
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805300017
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300014
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:805200048
Комплект:2
Примечание:M10
0 ₽
шт
№ на схеме:8
Наименование:Arm lamp bracket
Каталожный номер:310800404
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Work lamp
Каталожный номер:819909306
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805300017
Комплект:1
Примечание:10
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805300014
Комплект:1
Примечание:10
0 ₽
шт
№ на схеме:12
Наименование:Nut
Каталожный номер:805200048
Комплект:1
Примечание:M10
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:819908678
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805300069
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:805300010
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:805000033
Комплект:2
Примечание:M8×16
