Рама передняя и задняя кабины 310800125

Рама передняя и задняя кабины 310800125

← Дверь передняя и задняя боковая 310800125 Шумоподавление рамы 310800125 →

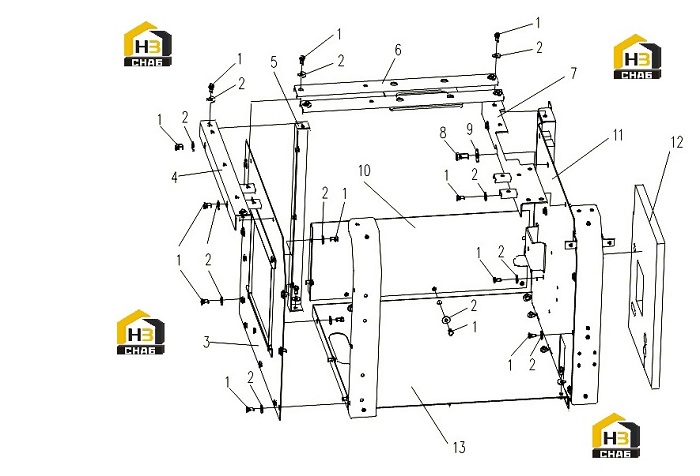

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805000714
Комплект:33
Примечание:M10×20
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300102
Комплект:33
Примечание:10
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:310800139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Girder
Каталожный номер:310800145
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bracket
Каталожный номер:310600166
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bracket
Каталожный номер:310800146
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Girder
Каталожный номер:310800148
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805005209
Комплект:1
Примечание:M16×35
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805300111
Комплект:1
Примечание:16
0 ₽
шт
№ на схеме:10
Наименование:Cover
Каталожный номер:310800155
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Cover
Каталожный номер:310800750
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Sponge
Каталожный номер:310802295
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Cover
Каталожный номер:310800147
Комплект:1
Примечание:
