Пластина уплотнительная задней стенки 310800125

← Шумоподавление рамы 310800125 Крышки и уплотнители левые экскаватора 310800125 →

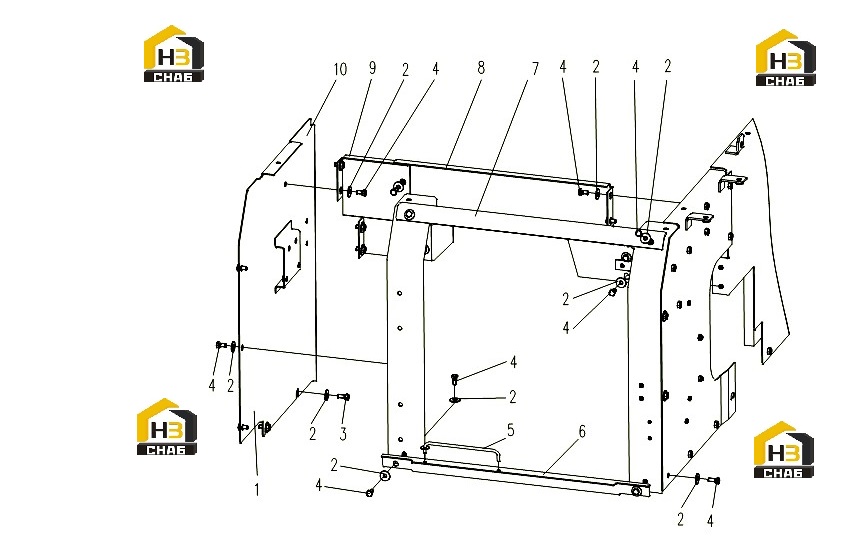

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Cover

Каталожный номер:310800156

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:805300102

Комплект:25

Примечание:10

№ на схеме:3

Наименование:Bolt

Каталожный номер:805000727

Комплект:4

Примечание:M10×25

№ на схеме:4

Наименование:Bolt

Каталожный номер:805000714

Комплект:21

Примечание:M10×20

№ на схеме:5

Наименование:Stay

Каталожный номер:310600192

Комплект:1

Примечание:

№ на схеме:6

Наименование:Girder

Каталожный номер:310600180

Комплект:1

Примечание:

№ на схеме:7

Наименование:Girder

Каталожный номер:310600205

Комплект:1

Примечание:

№ на схеме:8

Наименование:Cover

Каталожный номер:310600468

Комплект:1

Примечание:Ⅰ

№ на схеме:9

Наименование:Cover

Каталожный номер:310600471

Комплект:1

Примечание:Ⅱ
