Патрубок гидравлический

Патрубок гидравлический

← Клапан управляющий Рукоятка левая управляющая →

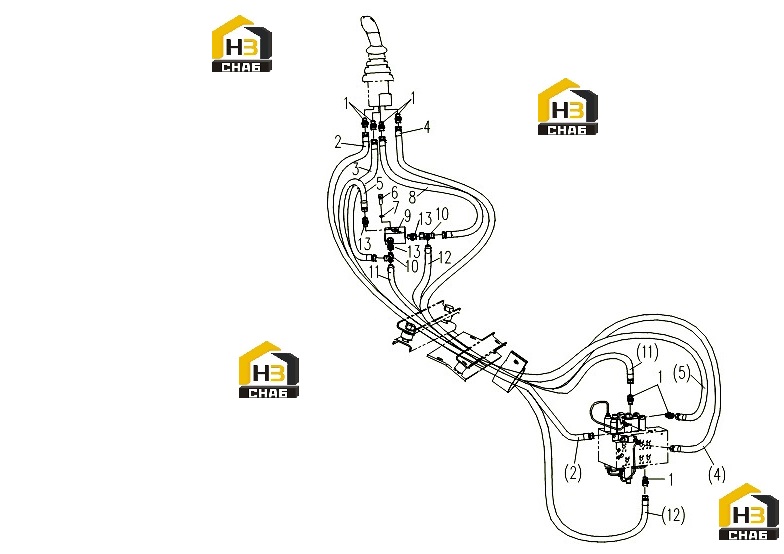

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:803172160
Комплект:7
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose Assembly
Каталожный номер:803182804
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose Assembly
Каталожный номер:803172333
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Hose Assembly
Каталожный номер:803176154
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:803173589
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805000278
Комплект:2
Примечание:M10×55
0 ₽
шт
№ на схеме:7
Наименование:Washer
Каталожный номер:805300014
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:8
Наименование:Hose Assembly
Каталожный номер:803172487
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Shuttle Valve
Каталожный номер:803172055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Tee
Каталожный номер:803166479
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose Assembly
Каталожный номер:803173590
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose Assembly
Каталожный номер:803166174
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Adapter
Каталожный номер:803172161
Комплект:3
Примечание:
