Очиститель воздуха предварительный

Очиститель воздуха предварительный

← Фильтр топливный Глушитель →

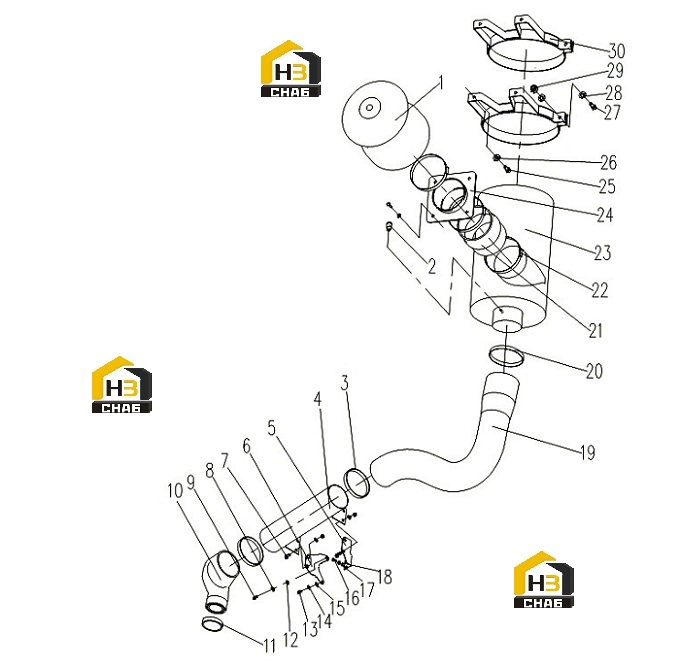

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Air Pre-cleaner
Каталожный номер:800104594
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Electrical Indicator
Каталожный номер:819908974
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:819908603
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Steel Tube
Каталожный номер:310801648
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bracket
Каталожный номер:310800501
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Bracket
Каталожный номер:310800502
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:805002062
Комплект:4
Примечание:M8×20
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:805300014
Комплект:1
Примечание:10
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805004695
Комплект:1
Примечание:2
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:800104929
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:801905541
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:805300017
Комплект:1
Примечание:10
0 ₽
шт
№ на схеме:13
Наименование:Bolt
Каталожный номер:805000033
Комплект:1
Примечание:M8×16
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805300010
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:15
Наименование:Washer
Каталожный номер:805300069
Комплект:1
Примечание:8
0 ₽
шт
№ на схеме:16
Наименование:Bolt
Каталожный номер:805000008
Комплект:2
Примечание:M6×16
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:805300030
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:18
Наименование:Washer
Каталожный номер:805302506
Комплект:2
Примечание:6
0 ₽
шт
№ на схеме:19
Наименование:Hose
Каталожный номер:800104930
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Clamp
Каталожный номер:800104632
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:21
Наименование:Hose
Каталожный номер:800105074
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:22
Наименование:Clamp
Каталожный номер:801905437
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:23-2
Наименование:Air cleaner Filter Core (outer)
Каталожный номер:800104345
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23-1
Наименование:Air cleaner Filter Core (inner)
Каталожный номер:800104344
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:23
Наименование:Air Cleaner Asm
Каталожный номер:800105464
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:24
Наименование:Steel Tube
Каталожный номер:312000698
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:25
Наименование:Bolt
Каталожный номер:805000680
Комплект:8
Примечание:M10×25
0 ₽
шт
№ на схеме:26
Наименование:Washer
Каталожный номер:805302497
Комплект:8
Примечание:10
0 ₽
шт
№ на схеме:27
Наименование:Bolt
Каталожный номер:805005724
Комплект:2
Примечание:M8×45
0 ₽
шт
№ на схеме:28
Наименование:Washer
Каталожный номер:819908973
Комплект:8
Примечание:8
0 ₽
шт
№ на схеме:29
Наименование:Nut
Каталожный номер:805203170
Комплект:4
Примечание:M8
0 ₽
шт
№ на схеме:30
Наименование:Air Filter Strap
Каталожный номер:310801645
Комплект:2
Примечание:
