Комплектующие двигателя

← Рама монтажная вспомогательного резервуара для воды Комплектующие радиатора →

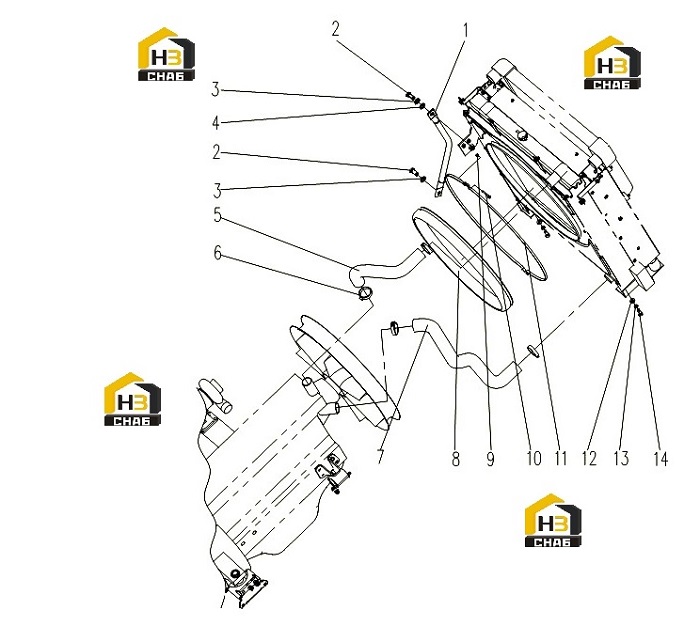

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Left Bracket

Каталожный номер:310800187

Комплект:1

Примечание:

№ на схеме:2

Наименование:Bolt

Каталожный номер:805000013

Комплект:2

Примечание:M16×35

№ на схеме:3

Наименование:Washer

Каталожный номер:805300011

Комплект:2

Примечание:16

№ на схеме:4

Наименование:Washer

Каталожный номер:805300013

Комплект:2

Примечание:16

№ на схеме:5

Наименование:Water Hose

Каталожный номер:800104931

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:800104560

Комплект:4

Примечание:

№ на схеме:7

Наименование:Water Hose

Каталожный номер:800104936

Комплект:1

Примечание:

№ на схеме:8

Наименование:Rubber ring

Каталожный номер:310800480

Комплект:1

Примечание:

№ на схеме:9

Наименование:Nut

Каталожный номер:805200053

Комплект:2

Примечание:M6

№ на схеме:10

Наименование:Bolt

Каталожный номер:805004679

Комплект:2

Примечание:M6×70

№ на схеме:11

Наименование:Clamp

Каталожный номер:310800479

Комплект:2

Примечание:

№ на схеме:12

Наименование:Washer

Каталожный номер:805300020

Комплект:4

Примечание:12

№ на схеме:13

Наименование:Washer

Каталожный номер:805300018

Комплект:4

Примечание:12

№ на схеме:14

Наименование:Bolt

Каталожный номер:805000048

Комплект:4

Примечание:M12×35
