Клапан электромагнитный 310802281

Клапан электромагнитный 310802281

← Узел шланга пилотный гидравлический 310802281 Клапан челночный 310802281 →

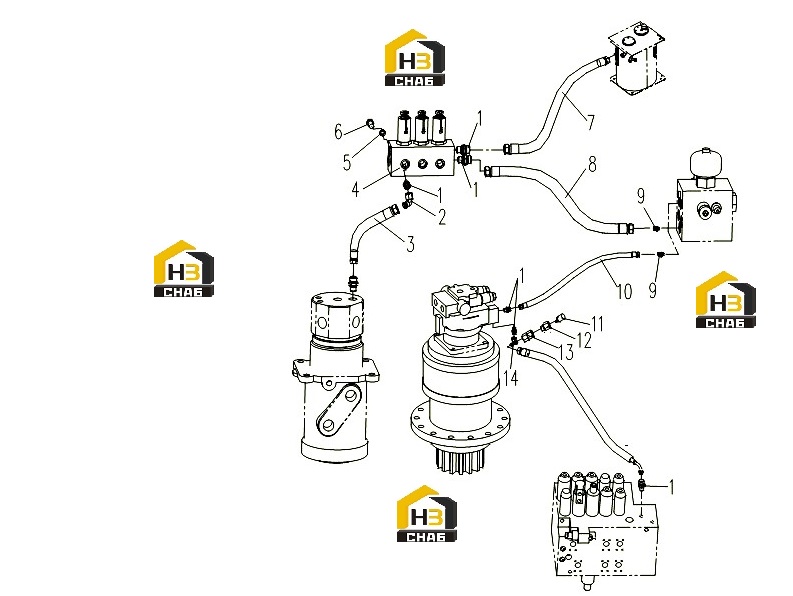

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:803172161
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Elbow
Каталожный номер:803163572
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose Assembly
Каталожный номер:803172849
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Solenoid Valve
Каталожный номер:803007140
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805300010
Комплект:2
Примечание:8
0 ₽
шт
№ на схеме:6
Наименование:Bolt
Каталожный номер:805002059
Комплект:2
Примечание:M8×16
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:803173057
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose Assembly
Каталожный номер:803172849
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Adapter
Каталожный номер:803166495
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose Assembly
Каталожный номер:819908830
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Pressure Switch
Каталожный номер:803608700
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Adapter
Каталожный номер:803172168
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Adapter
Каталожный номер:803600136
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Adapter
Каталожный номер:803166484
Комплект:1
Примечание:
