Капот 310800125

← Кабина аппарата 310800125 Кабина в сборе →

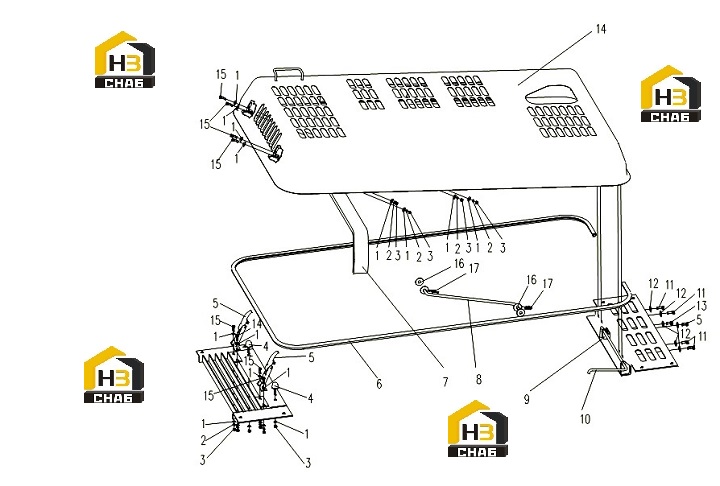

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Washer

Каталожный номер:805300069

Комплект:-

Примечание:8

№ на схеме:2

Наименование:Washer

Каталожный номер:805300010

Комплект:8

Примечание:8

№ на схеме:3

Наименование:Nut

Каталожный номер:805200045

Комплект:10

Примечание:M8

№ на схеме:4

Наименование:Stopper

Каталожный номер:310802294

Комплект:2

Примечание:

№ на схеме:5

Наименование:Lock

Каталожный номер:801503870

Комплект:2

Примечание:

№ на схеме:6

Наименование:Rubber

Каталожный номер:801905470

Комплект:1

Примечание:

№ на схеме:7

Наименование:Sponge

Каталожный номер:310600537

Комплект:1

Примечание:

№ на схеме:8

Наименование:Bar Torsion

Каталожный номер:310600514

Комплект:1

Примечание:

№ на схеме:9

Наименование:Plate

Каталожный номер:310600473

Комплект:1

Примечание:

№ на схеме:10

Наименование:Bar Torsion

Каталожный номер:310601820

Комплект:1

Примечание:2

№ на схеме:11

Наименование:Bolt

Каталожный номер:805000043

Комплект:4

Примечание:M10×30

№ на схеме:12

Наименование:Washer

Каталожный номер:805300102

Комплект:6

Примечание:10

№ на схеме:13

Наименование:Bolt

Каталожный номер:805000727

Комплект:2

Примечание:M10×25

№ на схеме:14

Наименование:Engine Cover

Каталожный номер:310800441

Комплект:1

Примечание:

№ на схеме:15

Наименование:Bolt

Каталожный номер:805004783

Комплект:8

Примечание:M8×25

№ на схеме:16

Наименование:Washer

Каталожный номер:805302539

Комплект:4

Примечание:14

№ на схеме:17

Наименование:Split Pin

Каталожный номер:310600516

Комплект:4

Примечание:
