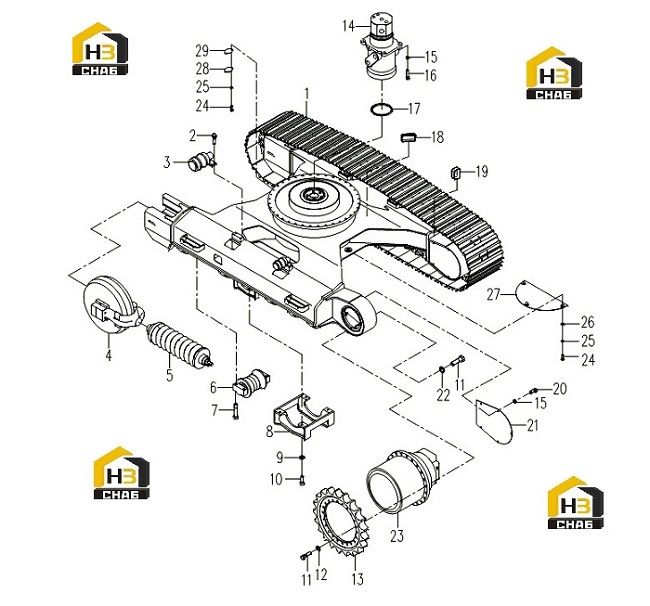

Гусеница в сборе 600мм (вар3) 310800108

← Гусеница в сборе 600мм (вар2) 310800108 Гусеница 800305448 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1B

Наименование:Crawler

Каталожный номер:800305425

Комплект:2

Примечание:800mm

№ на схеме:1A

Наименование:Crawler

Каталожный номер:800305426

Комплект:2

Примечание:700mm

№ на схеме:1

Наименование:Crawler

Каталожный номер:800305429

Комплект:2

Примечание:600mm

№ на схеме:2

Наименование:Bolt

Каталожный номер:805006280

Комплект:16

Примечание:M16×45

№ на схеме:3

Наименование:Upper Roller

Каталожный номер:800305385

Комплект:4

Примечание:

№ на схеме:4

Наименование:Guide Wheel

Каталожный номер:800305386

Комплект:2

Примечание:

№ на схеме:5

Наименование:Adjuster Assy

Каталожный номер:800305451

Комплект:2

Примечание:800305389

№ на схеме:6

Наименование:Lower Roller

Каталожный номер:800305387

Комплект:16

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:805006281

Комплект:64

Примечание:M18×90

№ на схеме:8

Наименование:Guard

Каталожный номер:310800222

Комплект:2

Примечание:

№ на схеме:9

Наименование:Washer

Каталожный номер:805302499

Комплект:8

Примечание:18

№ на схеме:10

Наименование:Bolt

Каталожный номер:805006334

Комплект:8

Примечание:M18×45

№ на схеме:11

Наименование:Bolt

Каталожный номер:805004815

Комплект:104

Примечание:M16×60

№ на схеме:12

Наименование:Washer

Каталожный номер:805302502

Комплект:44

Примечание:16

№ на схеме:13

Наименование:Sprocket

Каталожный номер:800305388

Комплект:2

Примечание:

№ на схеме:14

Наименование:Center Joint

Каталожный номер:800305381

Комплект:1

Примечание:

№ на схеме:15

Наименование:Washer

Каталожный номер:805300018

Комплект:14

Примечание:12

№ на схеме:16

Наименование:Bolt

Каталожный номер:805004781

Комплект:4

Примечание:M12×45

№ на схеме:17

Наименование:Dirt-proof Boot

Каталожный номер:310800227

Комплект:1

Примечание:

№ на схеме:18

Наименование:Rubber Guard

Каталожный номер:310800228

Комплект:2

Примечание:

№ на схеме:19

Наименование:Rubber Guard

Каталожный номер:310802043

Комплект:2

Примечание:

№ на схеме:20

Наименование:Bolt

Каталожный номер:805000715

Комплект:10

Примечание:M12×25

№ на схеме:21

Наименование:Cover

Каталожный номер:310800224

Комплект:2

Примечание:

№ на схеме:22

Наименование:Washer

Каталожный номер:805302498

Комплект:60

Примечание:16

№ на схеме:23

Наименование:Travel Motor

Каталожный номер:803007149

Комплект:2

Примечание:803007274

№ на схеме:24

Наименование:Bolt

Каталожный номер:805000714

Комплект:8

Примечание:M10×20

№ на схеме:25

Наименование:Washer

Каталожный номер:805300014

Комплект:8

Примечание:10

№ на схеме:26

Наименование:Washer

Каталожный номер:805300017

Комплект:6

Примечание:10

№ на схеме:27

Наименование:Cover

Каталожный номер:310800223

Комплект:2

Примечание:

№ на схеме:28

Наименование:Cover

Каталожный номер:310800226

Комплект:1

Примечание:

№ на схеме:29

Наименование:Rubber Shim

Каталожный номер:310800229

Комплект:1

Примечание:
