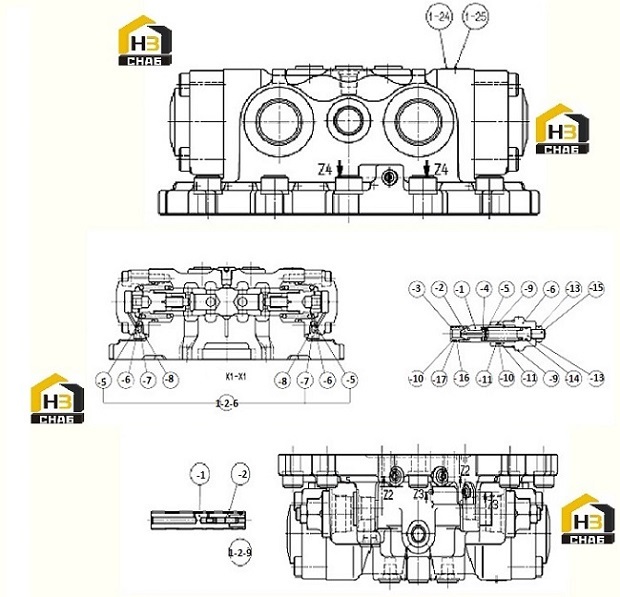

Блок цилиндров и поршневой узел

← Комплектующие двигателя гусеничного (часть2) Цилиндр стрелы левый и правый 310800110 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:-15

Наименование:Screw

Каталожный номер:860120897

Комплект:1

Примечание:

№ на схеме:-13

Наименование:Guide Spring

Каталожный номер:860120896

Комплект:1

Примечание:

№ на схеме:-9

Наименование:Free Piston

Каталожный номер:860120895

Комплект:1

Примечание:

№ на схеме:-9

Наименование:Pin

Каталожный номер:860120875

Комплект:3

Примечание:

№ на схеме:-8

Наименование:Hoop

Каталожный номер:860120874

Комплект:1

Примечание:

№ на схеме:-7

Наименование:Screw

Каталожный номер:860120888

Комплект:1

Примечание:

№ на схеме:-6

Наименование:Screw

Каталожный номер:860120894

Комплект:1

Примечание:

№ на схеме:-5

Наименование:Spring

Каталожный номер:860120893

Комплект:1

Примечание:

№ на схеме:-4

Наименование:Retainer

Каталожный номер:860120903

Комплект:1

Примечание:

№ на схеме:-4

Наименование:Spring Seat

Каталожный номер:860120892

Комплект:1

Примечание:

№ на схеме:-4

Наименование:Screw

Каталожный номер:860120886

Комплект:2

Примечание:

№ на схеме:-3

Наименование:Platr Retainer

Каталожный номер:860120902

Комплект:1

Примечание:

№ на схеме:-3

Наименование:Valve Seat

Каталожный номер:860120891

Комплект:1

Примечание:

№ на схеме:-3

Наименование:Spring

Каталожный номер:860120885

Комплект:2

Примечание:

№ на схеме:-2

Наименование:Check Valve

Каталожный номер:860120884

Комплект:2

Примечание:

№ на схеме:-2

Наименование:Shaft

Каталожный номер:860120899

Комплект:1

Примечание:C

№ на схеме:-2

Наименование:Lift Valve

Каталожный номер:860120890

Комплект:1

Примечание:

№ на схеме:-2

Наименование:Piston

Каталожный номер:860120901

Комплект:9

Примечание:

№ на схеме:-1

Наименование:Cylinder

Каталожный номер:860120900

Комплект:1

Примечание:

№ на схеме:-1

Наименование:Shaftt

Каталожный номер:860120898

Комплект:1

Примечание:A

№ на схеме:-1

Наименование:Housing

Каталожный номер:860120889

Комплект:1

Примечание:

№ на схеме:-1

Наименование:Cap

Каталожный номер:860120887

Комплект:1

Примечание:

№ на схеме:-1

Наименование:Shaft

Каталожный номер:860120883

Комплект:1

Примечание:

№ на схеме:1-2

Наименование:Foundation Support

Каталожный номер:860120882

Комплект:1

Примечание:

№ на схеме:1-24

Наименование:Data Plate

Каталожный номер:860120879

Комплект:1

Примечание:

№ на схеме:1-7

Наименование:Piston

Каталожный номер:860120878

Комплект:2

Примечание:

№ на схеме:1-6

Наименование:Steel Ball

Каталожный номер:860120877

Комплект:2

Примечание:

№ на схеме:1-5

Наименование:Swash Plate

Каталожный номер:860120876

Комплект:1

Примечание:

№ на схеме:2

Наименование:Sealing Packing

Каталожный номер:860120880

Комплект:2

Примечание:

№ на схеме:4

Наименование:Housing

Каталожный номер:860120881

Комплект:1

Примечание:
