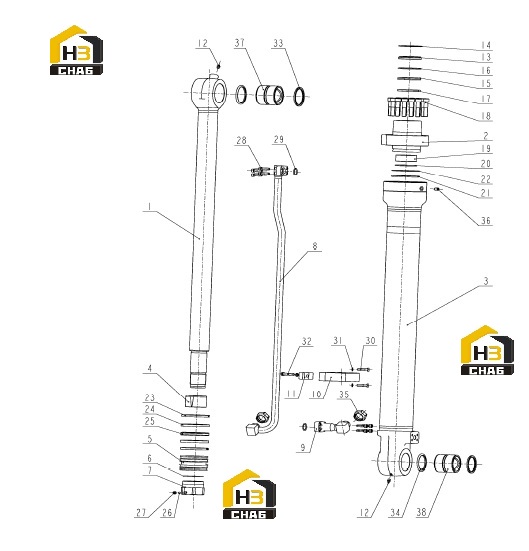

Цилиндр ковшовый 803083610

← Цилиндр штока ковша 803083611 Трубопроводы для смазки 310705713 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Piston rod

Каталожный номер:860121025

Комплект:1

Примечание:

№ на схеме:2

Наименование:COVER

Каталожный номер:860121026

Комплект:1

Примечание:

№ на схеме:3

Наименование:CYLINDER

Каталожный номер:860121027

Комплект:1

Примечание:

№ на схеме:4

Наименование:CUSHION

Каталожный номер:860121028

Комплект:1

Примечание:D80

№ на схеме:5

Наименование:PISTON

Каталожный номер:860121029

Комплект:1

Примечание:

№ на схеме:6

Наименование:WASHER

Каталожный номер:860121031

Комплект:1

Примечание:

№ на схеме:7

Наименование:NUT

Каталожный номер:860121030

Комплект:1

Примечание:M64x3

№ на схеме:8

Наименование:PIPE

Каталожный номер:860121034

Комплект:1

Примечание:A

№ на схеме:9

Наименование:PIPE

Каталожный номер:860121035

Комплект:1

Примечание:B

№ на схеме:10

Наименование:CLIP

Каталожный номер:860121036

Комплект:1

Примечание:

№ на схеме:11

Наименование:PRESSING PLATE

Каталожный номер:860121037

Комплект:1

Примечание:

№ на схеме:12

Наименование:OILER

Каталожный номер:860121038

Комплект:2

Примечание:M10x1

№ на схеме:13

Наименование:RING,BACK-UP

Каталожный номер:860121039

Комплект:1

Примечание:D80/Φ99x2

№ на схеме:14

Наименование:DUST SEAL

Каталожный номер:860121040

Комплект:1

Примечание:Φ80xΦ94x8/11

№ на схеме:15

Наименование:SEAL-RING

Каталожный номер:860121041

Комплект:1

Примечание:

№ на схеме:16

Наименование:RING,BACK-UP

Каталожный номер:860121042

Комплект:1

Примечание:

№ на схеме:17

Наименование:CUSHION

Каталожный номер:860121043

Комплект:1

Примечание:

№ на схеме:18

Наименование:SCREW

Каталожный номер:860121044

Комплект:12

Примечание:M16x75

№ на схеме:19

Наименование:BUSHING

Каталожный номер:860121045

Комплект:1

Примечание:

№ на схеме:20

Наименование:RING,BACK-UP

Каталожный номер:860121046

Комплект:1

Примечание:D80/Φ91x3.5

№ на схеме:21

Наименование:O-RING

Каталожный номер:860121047

Комплект:1

Примечание:

№ на схеме:22

Наименование:RING,BACK-UP

Каталожный номер:860121048

Комплект:1

Примечание:

№ на схеме:23

Наименование:SEAL

Каталожный номер:860121051

Комплект:2

Примечание:

№ на схеме:24

Наименование:GUIDE SLEEVE

Каталожный номер:860121049

Комплект:2

Примечание:

№ на схеме:25

Наименование:SEAL-RING

Каталожный номер:860121050

Комплект:1

Примечание:

№ на схеме:26

Наименование:STEEL BALL

Каталожный номер:860121053

Комплект:1

Примечание:Φ8

№ на схеме:27

Наименование:SCREW

Каталожный номер:860121052

Комплект:1

Примечание:M12x12

№ на схеме:28

Наименование:SCREW

Каталожный номер:860121056

Комплект:8

Примечание:M10x35

№ на схеме:29

Наименование:O-RING

Каталожный номер:860121055

Комплект:2

Примечание:

№ на схеме:30

Наименование:BOLT

Каталожный номер:860121058

Комплект:2

Примечание:M10x40

№ на схеме:31

Наименование:SPRING WASHER

Каталожный номер:860121060

Комплект:2

Примечание:Φ10

№ на схеме:32

Наименование:BOLT

Каталожный номер:860121061

Комплект:1

Примечание:M10x50

№ на схеме:33

Наименование:DUST SEAL

Каталожный номер:860121054

Комплект:2

Примечание:

№ на схеме:34

Наименование:DUST SEAL

Каталожный номер:860121057

Комплект:2

Примечание:

№ на схеме:35

Наименование:NUT

Каталожный номер:860121059

Комплект:2

Примечание:M10

№ на схеме:36

Наименование:SPRING WASHER

Каталожный номер:860121062

Комплект:1

Примечание:Φ10

№ на схеме:37

Наименование:BUSHING

Каталожный номер:860121032

Комплект:1

Примечание:

№ на схеме:38

Наименование:BUSHING

Каталожный номер:860121033

Комплект:1

Примечание:
