Клапан управляющий ножной 803072054

Клапан управляющий ножной 803072054

← Комплектующие трубопровода гидравлического 310705467 Рукоятка правая в сборе 803007151 →

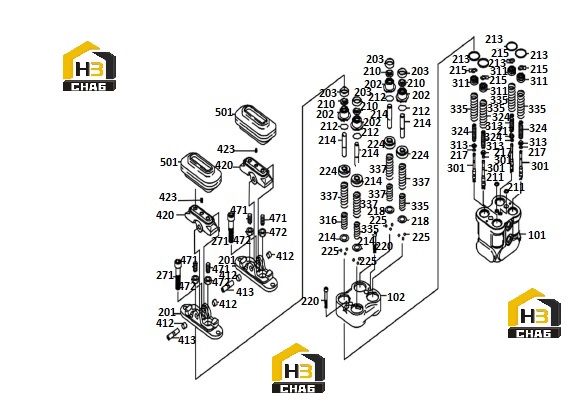

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:201
Наименование:COVER
Каталожный номер:860120233
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:202
Наименование:PLUG
Каталожный номер:860120234
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:203
Наименование:GREASE CAP
Каталожный номер:860120235
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:210
Наименование:WASHER
Каталожный номер:860120236
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:212
Наименование:O-RING
Каталожный номер:860120238
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:214
Наименование:PUSH ROD
Каталожный номер:860120240
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:218
Наименование:SPRING SEAT
Каталожный номер:860120243
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:220
Наименование:SCREW
Каталожный номер:860120244
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:224
Наименование:PISTON
Каталожный номер:860120245
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:225
Наименование:STEEL BALL FOR BEARING
Каталожный номер:860120246
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:271
Наименование:BOLT
Каталожный номер:860120247
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:316
Наименование:VALVE BODY
Каталожный номер:860120224
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:335
Наименование:SPRING
Каталожный номер:860120252
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:337
Наименование:SPRING
Каталожный номер:860120254
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:412
Наименование:BUSHING
Каталожный номер:860120255
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:413
Наименование:CAM SHAFT
Каталожный номер:860120256
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:420
Наименование:CAM
Каталожный номер:860120257
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:423
Наименование:SCREW
Каталожный номер:860120258
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:471
Наименование:SCREW
Каталожный номер:860120259
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:472
Наименование:NUT
Каталожный номер:860120260
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:478
Наименование:COVER
Каталожный номер:860120225
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:501
Наименование:DUST COVER
Каталожный номер:860120261
Комплект:2
Примечание:
