Фильтр воздушный в сборе 310706089

Фильтр воздушный в сборе 310706089

← Радиатор в сборе 310706089 Система двигателя 310706089 →

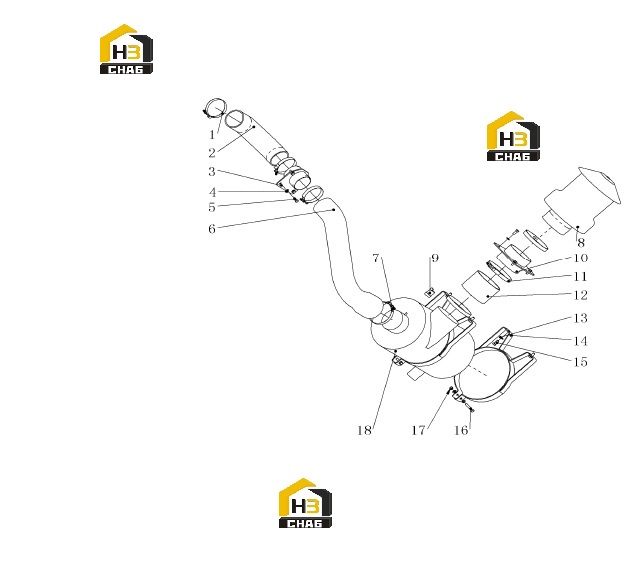

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Clamp
Каталожный номер:800138366
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:HOSE
Каталожный номер:310705948
Комплект:1
Примечание:II
0 ₽
шт
№ на схеме:3
Наименование:HOSE
Каталожный номер:310705951
Комплект:1
Примечание:I
0 ₽
шт
№ на схеме:4
Наименование:WASHER
Каталожный номер:805338279
Комплект:12
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:BOLT
Каталожный номер:805011330
Комплект:8
Примечание:M10x25
0 ₽
шт
№ на схеме:6
Наименование:HOSE
Каталожный номер:310705947
Комплект:1
Примечание:I
0 ₽
шт
№ на схеме:7
Наименование:CLAMP
Каталожный номер:800104565
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:AIR PRE-CLEANER
Каталожный номер:800104594
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:ELECTRICAL INDICATOR
Каталожный номер:800152497
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:HOSE
Каталожный номер:310705953
Комплект:1
Примечание:II
0 ₽
шт
№ на схеме:11
Наименование:CLAMP
Каталожный номер:800105464
Комплект:2
Примечание:QL02B158166
0 ₽
шт
№ на схеме:12
Наименование:HOSE
Каталожный номер:310703733
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:WASHER
Каталожный номер:805338281
Комплект:4
Примечание:12 300HV
0 ₽
шт
№ на схеме:14
Наименование:BRACKET
Каталожный номер:310705958
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:BOLT
Каталожный номер:805046469
Комплект:4
Примечание:M12x25
0 ₽
шт
№ на схеме:16
Наименование:BOLT
Каталожный номер:805046619
Комплект:2
Примечание:M10x60
0 ₽
шт
№ на схеме:17
Наименование:NUT
Каталожный номер:805238371
Комплект:2
Примечание:M10
0 ₽
шт
№ на схеме:18
Наименование:AIR CLEANER
Каталожный номер:800104566
Комплект:1
Примечание:
