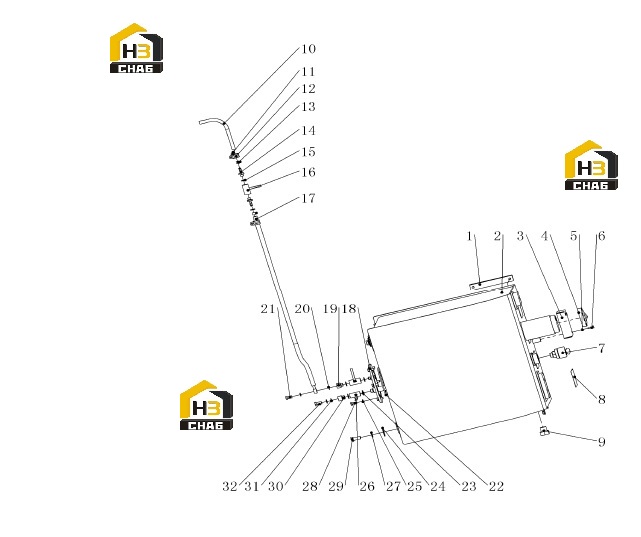

Бак топливный 310705959

← Комплектующие двигателя 310706089 Система гидравлическая 310705488 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:LEVEL GAUGE

Каталожный номер:801138731

Комплект:1

Примечание:

№ на схеме:2

Наименование:TANK

Каталожный номер:310705964

Комплект:1

Примечание:

№ на схеме:3

Наименование:PLATE

Каталожный номер:310705962

Комплект:1

Примечание:

№ на схеме:4

Наименование:COVER

Каталожный номер:803080628

Комплект:1

Примечание:

№ на схеме:5

Наименование:WASHER

Каталожный номер:805338277

Комплект:4

Примечание:8

№ на схеме:6

Наименование:BOLT

Каталожный номер:805046509

Комплект:2

Примечание:M8x25 10.9

№ на схеме:7

Наименование:AIR CLEANER

Каталожный номер:800154207

Комплект:1

Примечание:

№ на схеме:8

Наименование:ANTI-SKID TAPE

Каталожный номер:329900390

Комплект:4

Примечание:

№ на схеме:9

Наименование:PLUG

Каталожный номер:803172789

Комплект:1

Примечание:

№ на схеме:10

Наименование:PIPE

Каталожный номер:310901219

Комплект:1

Примечание:

№ на схеме:11

Наименование:BOLT

Каталожный номер:805046504

Комплект:2

Примечание:M8x16 10.9

№ на схеме:12

Наименование:Rubber sleeve clamp

Каталожный номер:819908628

Комплект:2

Примечание:

№ на схеме:13

Наименование:CLAMP

Каталожный номер:819909238

Комплект:2

Примечание:

№ на схеме:14

Наименование:JOINT

Каталожный номер:800349700

Комплект:2

Примечание:

№ на схеме:15

Наименование:WASHER

Каталожный номер:805300044

Комплект:4

Примечание:18

№ на схеме:16

Наименование:VALVE

Каталожный номер:801102901

Комплект:2

Примечание:DN15(3/8)

№ на схеме:17

Наименование:FUEL PIPE

Каталожный номер:310901218

Комплект:1

Примечание:A

№ на схеме:18

Наименование:FLANGE COVER

Каталожный номер:310705963

Комплект:1

Примечание:

№ на схеме:19

Наименование:ADAPTER

Каталожный номер:310705960

Комплект:1

Примечание:

№ на схеме:20

Наименование:COMBINED WASHER

Каталожный номер:805300024

Комплект:4

Примечание:14

№ на схеме:21

Наименование:BOLT

Каталожный номер:800104548

Комплект:2

Примечание:M14x1.5x26

№ на схеме:22

Наименование:O-RING

Каталожный номер:801102871

Комплект:1

Примечание:165x5.3

№ на схеме:23

Наименование:WASHER

Каталожный номер:805300032

Комплект:2

Примечание:22

№ на схеме:24

Наименование:WASHER

Каталожный номер:310705961

Комплект:6

Примечание:

№ на схеме:25

Наименование:WASHER

Каталожный номер:805338279

Комплект:6

Примечание:10

№ на схеме:26

Наименование:VALVE

Каталожный номер:801102902

Комплект:1

Примечание:DN15(1/2)

№ на схеме:27

Наименование:WASHER

Каталожный номер:805338285

Комплект:6

Примечание:16 300HV

№ на схеме:28

Наименование:BOLT

Каталожный номер:805011330

Комплект:6

Примечание:M10x25

№ на схеме:29

Наименование:BOLT

Каталожный номер:805006332

Комплект:6

Примечание:M16x40 10.9

№ на схеме:30

Наименование:ADAPTER

Каталожный номер:310706195

Комплект:1

Примечание:

№ на схеме:31

Наименование:WASHER

Каталожный номер:805300026

Комплект:2

Примечание:

№ на схеме:32

Наименование:BOLT

Каталожный номер:800104570

Комплект:1

Примечание:
