Трубопровод смазки 310600620

Трубопровод смазки 310600620

← Панель управления кондиционером Шасси в сборе 310700002 →

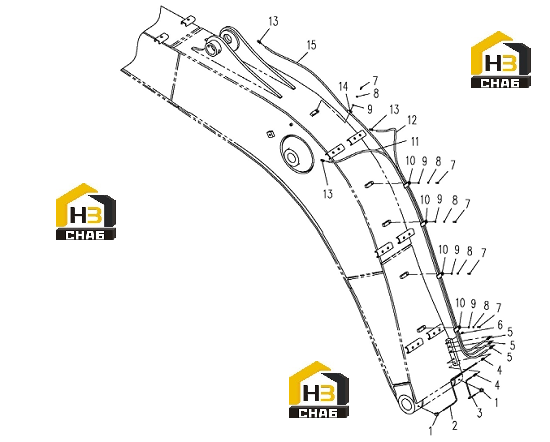

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Adapter
Каталожный номер:801102861
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Pipe
Каталожный номер:310600635
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:310600633
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Adapter
Каталожный номер:801102852
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Adapter
Каталожный номер:801103218
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Nipple
Каталожный номер:801102863
Комплект:5
Примечание:R1/8
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:805000033
Комплект:6
Примечание:M8×16 GB/T5783-2000
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:805300069
Комплект:6
Примечание:8 GB/T97.1-2002
0 ₽
шт
№ на схеме:9
Наименование:Washer
Каталожный номер:805300010
Комплект:6
Примечание:8 GB/T93-1987
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:310600621
Комплект:5
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose Assembly
Каталожный номер:800902657
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose Assembly
Каталожный номер:800902658
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Adapter
Каталожный номер:801102859
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Clamp
Каталожный номер:310600622
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Hose Assembly
Каталожный номер:800902659
Комплект:1
Примечание:
