Трубопровод рабочей системы ковша

Трубопровод рабочей системы ковша

← Трубопровод главного клапана Система двигателя 310601481 →

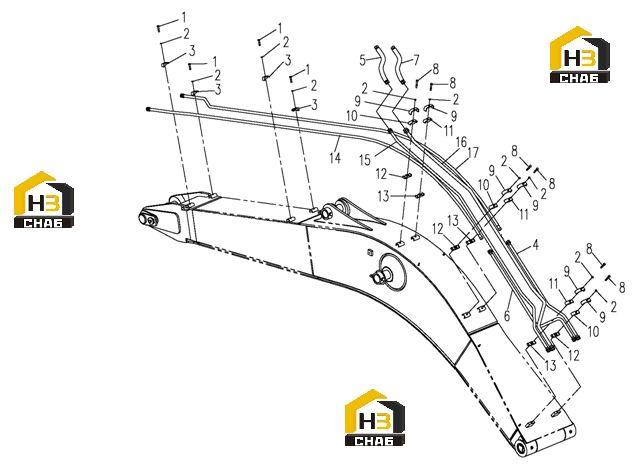

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805000090
Комплект:4
Примечание:M12X55 GB/T5782-2000
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805300018
Комплект:10
Примечание:12 GB/T93-1987
0 ₽
шт
№ на схеме:3
Наименование:Clamp
Каталожный номер:310600520
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:310600528
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Hose Assembly
Каталожный номер:803172218
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Pipe
Каталожный номер:310600529
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose Assembly
Каталожный номер:803172217
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805000489
Комплект:6
Примечание:M12X75 GB/T5782-2000
0 ₽
шт
№ на схеме:9
Наименование:Plate
Каталожный номер:310600522
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Clamp
Каталожный номер:310600523
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:310600526
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Clamp
Каталожный номер:310600524
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Clamp
Каталожный номер:310600527
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Pipe
Каталожный номер:310600533
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Pipe
Каталожный номер:310600531
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Pipe
Каталожный номер:310600530
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Pipe
Каталожный номер:310600532
Комплект:1
Примечание:
