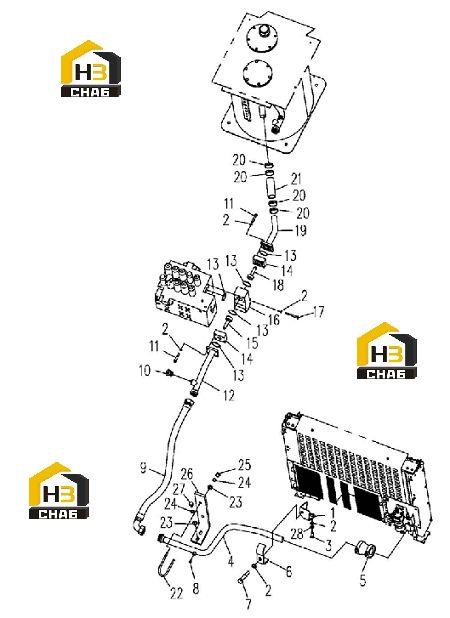

Трубопровод нагнетателя (часть 3)

← Трубопровод нагнетателя (часть 2) Трубопровод нагнетателя (часть 4) →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat

Каталожный номер:310600558

Комплект:1

Примечание:

№ на схеме:2

Наименование:Washer

Каталожный номер:805300018

Комплект:15

Примечание:12 GB/T93-1987

№ на схеме:3

Наименование:Bolt

Каталожный номер:805000716

Комплект:2

Примечание:M12X30 GB/T5783-2000

№ на схеме:4

Наименование:Pipe

Каталожный номер:310601498

Комплект:1

Примечание:

№ на схеме:5

Наименование:Coupling

Каталожный номер:803172180

Комплект:1

Примечание:

№ на схеме:6

Наименование:Clamp

Каталожный номер:310600961

Комплект:1

Примечание:

№ на схеме:7

Наименование:Bolt

Каталожный номер:805000041

Комплект:1

Примечание:M12X70 GB/T5782-2000

№ на схеме:8

Наименование:Plug

Каталожный номер:803166449

Комплект:1

Примечание:

№ на схеме:9

Наименование:Hose Assembly

Каталожный номер:803172074

Комплект:1

Примечание:

№ на схеме:10

Наименование:Plug

Каталожный номер:803172189

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:805000489

Комплект:8

Примечание:M12X75 GB/T5782-2000

№ на схеме:12

Наименование:Pipe

Каталожный номер:310601502

Комплект:1

Примечание:

№ на схеме:13

Наименование:O-ring

Каталожный номер:803164126

Комплект:5

Примечание:

№ на схеме:14

Наименование:Flange

Каталожный номер:310600714

Комплект:2

Примечание:

№ на схеме:15

Наименование:Valve

Каталожный номер:803172061

Комплект:1

Примечание:

№ на схеме:16

Наименование:Block

Каталожный номер:310600552

Комплект:1

Примечание:

№ на схеме:17

Наименование:Bolt

Каталожный номер:805000403

Комплект:4

Примечание:M12X110 GB/T5782-2000

№ на схеме:18

Наименование:Valve

Каталожный номер:803172062

Комплект:1

Примечание:

№ на схеме:19

Наименование:Pipe

Каталожный номер:310600556

Комплект:1

Примечание:

№ на схеме:20

Наименование:Clamp

Каталожный номер:801905604

Комплект:4

Примечание:

№ на схеме:21

Наименование:Hose

Каталожный номер:803172315

Комплект:1

Примечание:

№ на схеме:22

Наименование:Clamp

Каталожный номер:310600540

Комплект:1

Примечание:

№ на схеме:23

Наименование:Washer

Каталожный номер:805300102

Комплект:4

Примечание:10 GB/T96.1-2002

№ на схеме:24

Наименование:Washer

Каталожный номер:805300014

Комплект:4

Примечание:10 GB/T93-1987

№ на схеме:25

Наименование:Bolt

Каталожный номер:805200048

Комплект:2

Примечание:M10 GB/T6170-2000

№ на схеме:26

Наименование:Bent Plate

Каталожный номер:310600718

Комплект:1

Примечание:

№ на схеме:27

Наименование:Bolt

Каталожный номер:805000400

Комплект:2

Примечание:M10X40 GB/T5782-2000

№ на схеме:28

Наименование:Washer

Каталожный номер:805300020

Комплект:2

Примечание:12 GB/T97.1-2002
