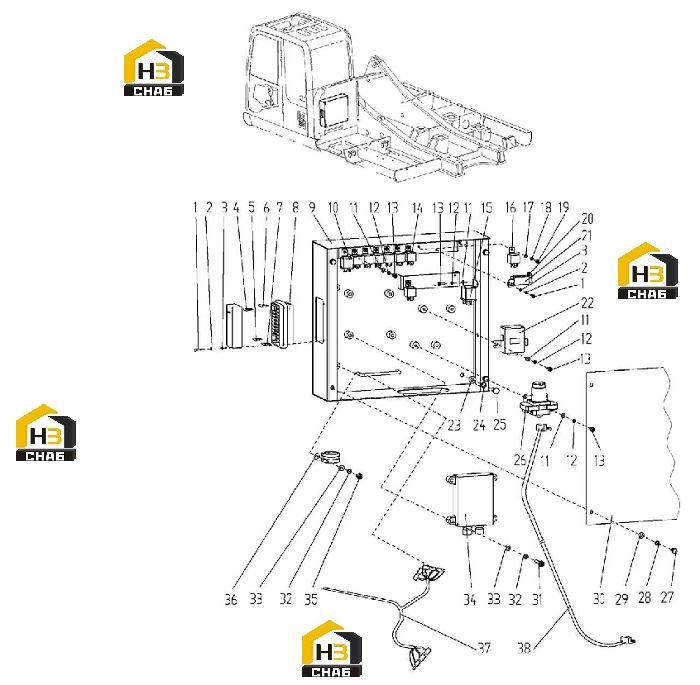

Система электрики кабины

← Система электрики рычага ковша Панель управления →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Screw

Каталожный номер:805100271

Комплект:4

Примечание:M4×16 GB/T818-2000

№ на схеме:2

Наименование:Washer

Каталожный номер:805300027

Комплект:4

Примечание:4 GB/T93-1987

№ на схеме:3

Наименование:Washer

Каталожный номер:805300157

Комплект:4

Примечание:4 GB/T97.1-2002

№ на схеме:4

Наименование:Fuse

Каталожный номер:803608734

Комплект:6

Примечание:5A

№ на схеме:5

Наименование:Fuse

Каталожный номер:803608735

Комплект:10

Примечание:10A

№ на схеме:6

Наименование:Fuse

Каталожный номер:803608737

Комплект:4

Примечание:20A

№ на схеме:7

Наименование:Fuse

Каталожный номер:803608738

Комплект:1

Примечание:30A

№ на схеме:8

Наименование:Fuse box

Каталожный номер:803704537

Комплект:1

Примечание:

№ на схеме:9

Наименование:Case

Каталожный номер:310601351

Комплект:1

Примечание:XE215C.10.3.2

№ на схеме:10

Наименование:Flameout relay

Каталожный номер:803608687

Комплект:1

Примечание:5825500300

№ на схеме:11

Наименование:Washer

Каталожный номер:805300030

Комплект:7

Примечание:6 GB/T93-1987

№ на схеме:12

Наименование:Washer

Каталожный номер:805302506

Комплект:7

Примечание:6 GB/T97.1-2002

№ на схеме:13

Наименование:Screw

Каталожный номер:805103605

Комплект:7

Примечание:M6×16 GB/T818-2000

№ на схеме:14

Наименование:Relay

Каталожный номер:803608775

Комплект:7

Примечание:

№ на схеме:15

Наименование:Preheat relay

Каталожный номер:803608688

Комплект:1

Примечание:8942580140

№ на схеме:16

Наименование:Relay

Каталожный номер:803608842

Комплект:1

Примечание:

№ на схеме:17

Наименование:Washer

Каталожный номер:805300109

Комплект:12

Примечание:5 GB/T97.1-2002

№ на схеме:18

Наименование:Washer

Каталожный номер:805300119

Комплект:12

Примечание:5 GB/T93-1987

№ на схеме:19

Наименование:Screw

Каталожный номер:805100275

Комплект:8

Примечание:M5×16 GB/T818-2000

№ на схеме:20

Наименование:Fuse box

Каталожный номер:803608769

Комплект:1

Примечание:

№ на схеме:21

Наименование:Fuse

Каталожный номер:803602240

Комплект:1

Примечание:

№ на схеме:22

Наименование:Warm-up controller

Каталожный номер:803504604

Комплект:1

Примечание:182550-3250

№ на схеме:23

Наименование:Washer

Каталожный номер:805300017

Комплект:4

Примечание:10 GB/T97.1-2002

№ на схеме:24

Наименование:Washer

Каталожный номер:805300014

Комплект:4

Примечание:10 GB/T93-1987

№ на схеме:25

Наименование:Bolt

Каталожный номер:805000727

Комплект:4

Примечание:M10×25 GB/T5783-2000

№ на схеме:26

Наименование:Power Supply Relay

Каталожный номер:803608697

Комплект:1

Примечание:

№ на схеме:27

Наименование:Quick screw

Каталожный номер:803704524

Комплект:4

Примечание:

№ на схеме:28

Наименование:Clamp-type tower buckle

Каталожный номер:803704526

Комплект:4

Примечание:

№ на схеме:29

Наименование:Medium-ring

Каталожный номер:803704525

Комплект:4

Примечание:

№ на схеме:30

Наименование:Box Cover

Каталожный номер:310601350

Комплект:1

Примечание:XE215C.10.3-2

№ на схеме:31

Наименование:Bolt

Каталожный номер:805000237

Комплект:4

Примечание:M8×45 GB/T5783-2000

№ на схеме:32

Наименование:Washer

Каталожный номер:805300010

Комплект:6

Примечание:8 GB/T93-1987

№ на схеме:33

Наименование:Washer

Каталожный номер:805300069

Комплект:6

Примечание:8 GB/T97.1-2002

№ на схеме:34

Наименование:Main Controller

Каталожный номер:803504599

Комплект:1

Примечание:

№ на схеме:35

Наименование:Bolt

Каталожный номер:805000033

Комплект:2

Примечание:M8×16 GB/T5783-2000

№ на схеме:36

Наименование:Single-side type with sleeve clamps

Каталожный номер:819908628

Комплект:2

Примечание:

№ на схеме:37

Наименование:Electrical control box harness

Каталожный номер:310601453

Комплект:1

Примечание:

№ на схеме:38

Наименование:Cable

Каталожный номер:803604714

Комплект:1

Примечание:XGXD4000-10
