Рама поворотная 310600091

Рама поворотная 310600091

← Инструменты 310600088 Комплектующие поворотной рамы →

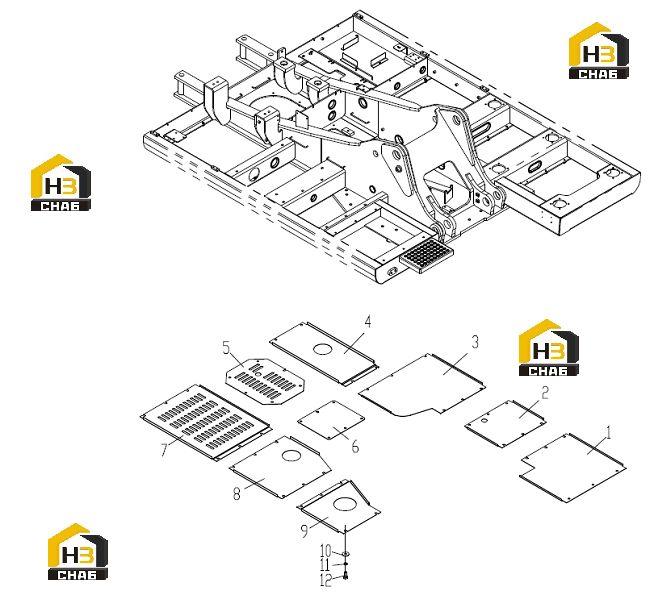

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:310601477
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Cover
Каталожный номер:310600138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:310600139
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Cover
Каталожный номер:310600408
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Cover
Каталожный номер:310600407
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Cover
Каталожный номер:310600404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cover
Каталожный номер:310600406
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cover
Каталожный номер:310600405
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:310600403
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805300102
Комплект:43
Примечание:10 GB/T96.1-2002
0 ₽
шт
№ на схеме:11
Наименование:Washer
Каталожный номер:805300014
Комплект:43
Примечание:10 GB/T93-1987
0 ₽
шт
№ на схеме:12
Наименование:Bolt
Каталожный номер:805000043
Комплект:43
Примечание:M10×30 GB/T5783-2000
