Дверь задняя

Дверь задняя

← Жгут проводов Комплектующие кабины (часть 1) →

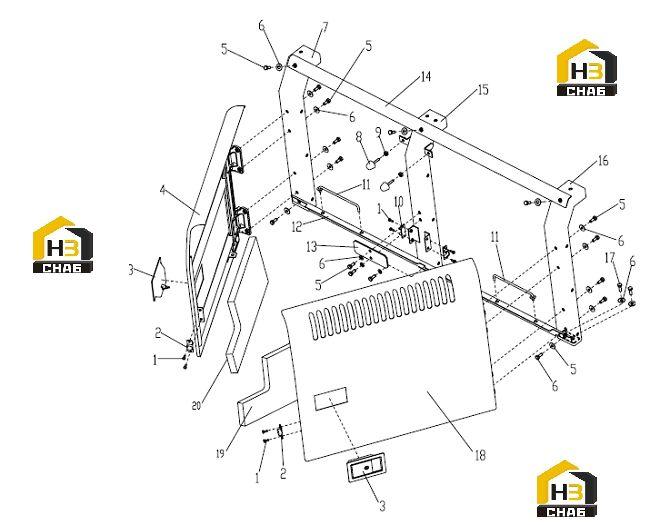

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805000322
Комплект:8
Примечание:M6X16 GB/T5783-2000
0 ₽
шт
№ на схеме:2
Наименование:Oriented Piece
Каталожный номер:819908620
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Lock
Каталожный номер:801503917
Комплект:2
Примечание:NBS504B
0 ₽
шт
№ на схеме:4
Наименование:Door
Каталожный номер:310600207
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805000727
Комплект:16
Примечание:M10X25 GB/T5783-2000
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805300102
Комплект:22
Примечание:10 GB/T96.1-2002
0 ₽
шт
№ на схеме:7
Наименование:Girder
Каталожный номер:310600167
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Stopper
Каталожный номер:801905669
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Nut
Каталожный номер:805200045
Комплект:2
Примечание:8 GB/T6170-2000
0 ₽
шт
№ на схеме:10
Наименование:Oriented Seat
Каталожный номер:819908621
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Stay
Каталожный номер:310600192
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Girder
Каталожный номер:310600190
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Stopper
Каталожный номер:310600193
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Girder
Каталожный номер:310600191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Girder
Каталожный номер:310600184
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Girder
Каталожный номер:310600185
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:17
Наименование:Bolt
Каталожный номер:805000043
Комплект:6
Примечание:M10X30 GB/T5783-2000
0 ₽
шт
№ на схеме:18
Наименование:Door
Каталожный номер:310600196
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:19
Наименование:Rubber
Каталожный номер:310600199
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Rubber
Каталожный номер:310600188
Комплект:1
Примечание:
