Вал карданный

Вал карданный

← Колеса Трубопровод базовый тормозной →

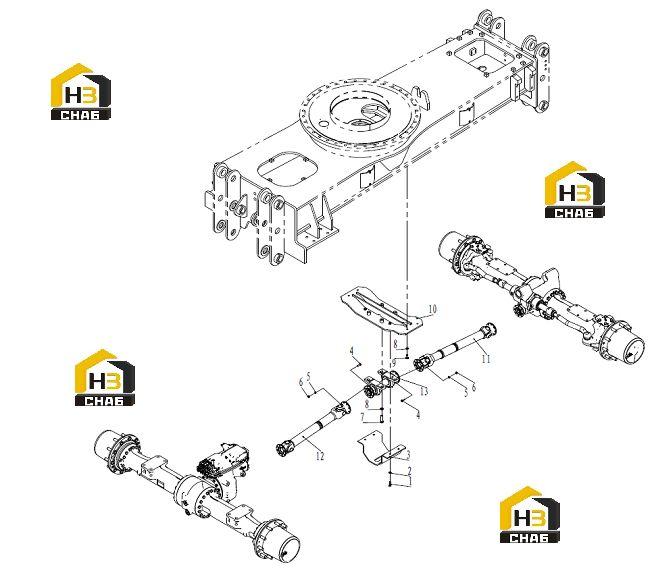

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Bolt
Каталожный номер:805006413
Комплект:4
Примечание:M12×35
0 ₽
шт
№ на схеме:2
Наименование:Washer
Каталожный номер:805338281
Комплект:8
Примечание:12
0 ₽
шт
№ на схеме:3
Наименование:Cover
Каталожный номер:321001536
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805046899
Комплект:24
Примечание:M10×1×30
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805338260
Комплект:32
Примечание:10
0 ₽
шт
№ на схеме:6
Наименование:Nut
Каталожный номер:805238475
Комплект:32
Примечание:M10×1
0 ₽
шт
№ на схеме:7
Наименование:Bolt
Каталожный номер:805046458
Комплект:4
Примечание:M16×65
0 ₽
шт
№ на схеме:8
Наименование:Washer
Каталожный номер:805338285
Комплект:4
Примечание:16
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805006412
Комплект:4
Примечание:M12×30
0 ₽
шт
№ на схеме:10
Наименование:Bracket
Каталожный номер:321001533
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Shaft
Каталожный номер:800355795
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Shaft
Каталожный номер:800356191
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Shaft
Каталожный номер:800356192
Комплект:1
Примечание:
