Устройство рабочее 321001255

Устройство рабочее 321001255

← Трубопроводы смазки 321001102 Трубопровод соединительный 321001255 →

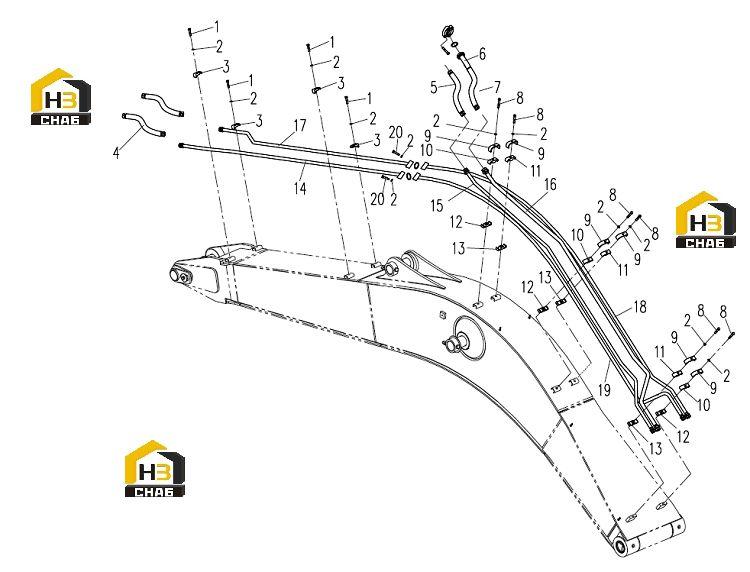

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Joint
Каталожный номер:803172510
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:803172606
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Steel Tube
Каталожный номер:310500006
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805139883
Комплект:4
Примечание:M12×65
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805338261
Комплект:16
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805338281
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Clamp
Каталожный номер:310500327
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:803172605
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805139883
Комплект:12
Примечание:M12×65
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:805338281
Комплект:12
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Clamp
Каталожный номер:310500355
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Steel Tube
Каталожный номер:310500325
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Steel Tube
Каталожный номер:310500326
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Steel Tube
Каталожный номер:310500328
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Steel Tube
Каталожный номер:310500007
Комплект:10
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Joint
Каталожный номер:803371137
Комплект:2
Примечание:
