Трубопровод прерывателя 321001355

← Трубопровод соединительный 321001255 Система трубопровода прерывателя →

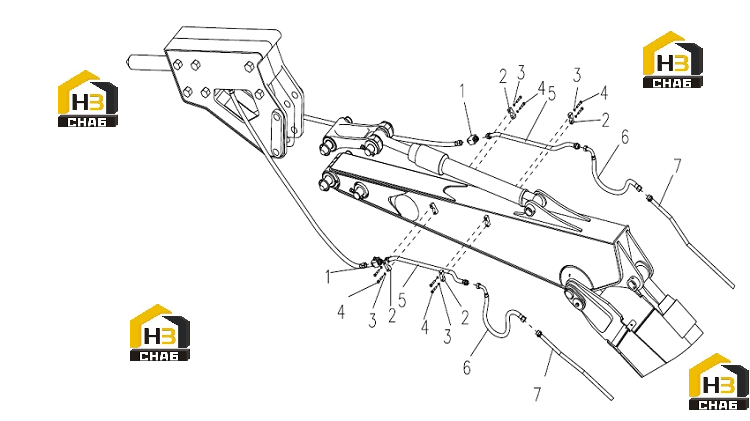

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Valve

Каталожный номер:803076107

Комплект:2

Примечание:

№ на схеме:2

Наименование:Clamp

Каталожный номер:321000814

Комплект:4

Примечание:

№ на схеме:3

Наименование:Washer

Каталожный номер:805338260

Комплект:8

Примечание:10

№ на схеме:4

Наименование:Bolt

Каталожный номер:805046619

Комплект:8

Примечание:M10×60

№ на схеме:5

Наименование:Pipe

Каталожный номер:321001357

Комплект:2

Примечание:

№ на схеме:6

Наименование:Hose

Каталожный номер:803380450

Комплект:2

Примечание:

№ на схеме:7

Наименование:Pipe

Каталожный номер:321001361

Комплект:2

Примечание:
