Трубопровод пилотный гидравлический 321321001544 (часть 2)

Трубопровод пилотный гидравлический 321321001544 (часть 2)

← Трубопровод пилотный гидравлический 321321001544 (часть 1) Трубопровод к переключателю коробки →

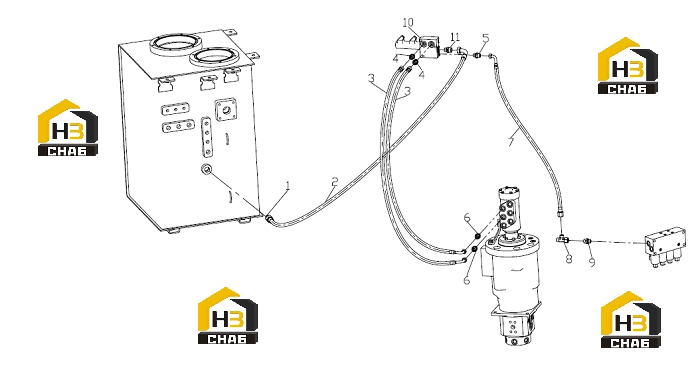

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Joint
Каталожный номер:803163584
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:803166284
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Hose
Каталожный номер:803191134
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Joint
Каталожный номер:803112202
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Joint
Каталожный номер:803191134
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Joint
Каталожный номер:803172790
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:803177210
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Joint
Каталожный номер:803166221
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Joint
Каталожный номер:803173835
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Valve
Каталожный номер:321001550
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Joint
Каталожный номер:803111995
Комплект:1
Примечание:
