Трубопровод к клапану (часть 2)

Трубопровод к клапану (часть 2)

← Трубопровод к клапану (часть 1) Соединения (часть 1) →

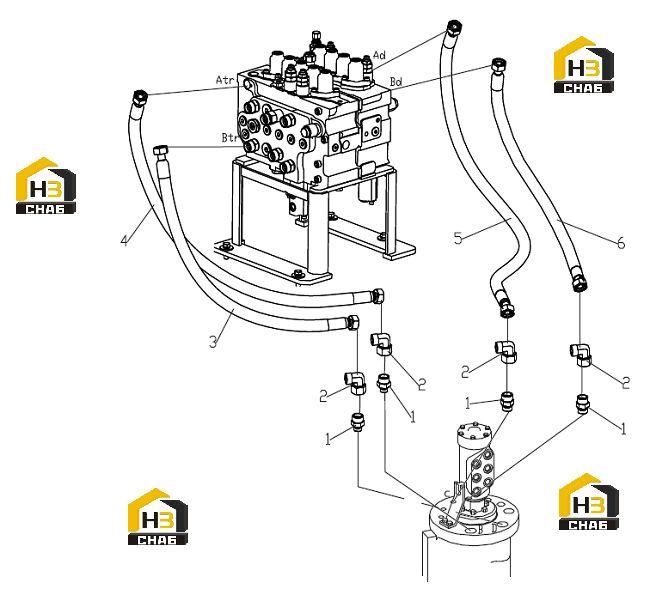

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Joint
Каталожный номер:803164234
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Flange
Каталожный номер:321000523
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:O-ring
Каталожный номер:801138359
Комплект:3
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Bolt
Каталожный номер:805139765
Комплект:8
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Joint
Каталожный номер:803172510
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Joint
Каталожный номер:803166489
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Hose
Каталожный номер:803300269
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Hose
Каталожный номер:803197975
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Hose
Каталожный номер:803300261
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:803300268
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:803300264
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Hose
Каталожный номер:803300263
Комплект:1
Примечание:
