Трубопровод к клапану 321001558 (часть 2)

Трубопровод к клапану 321001558 (часть 2)

← Трубопровод к клапану 321001558 (часть 1) Трубопровод к клапану (часть 1) →

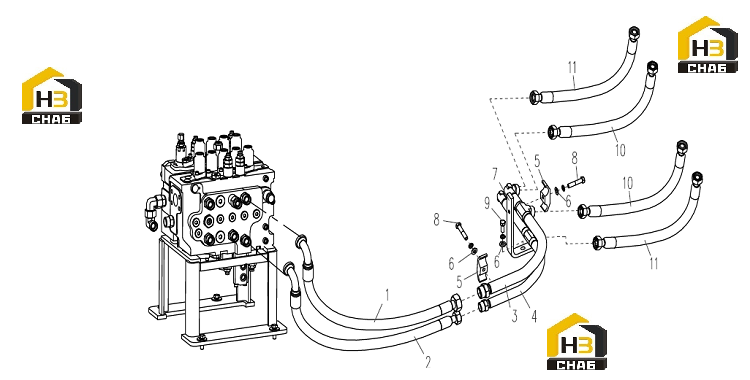

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Hose
Каталожный номер:803407050
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Hose
Каталожный номер:803407049
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Pipe
Каталожный номер:321000515
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Pipe
Каталожный номер:321000511
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Clamp
Каталожный номер:321000510
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805338261
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Bracket
Каталожный номер:321000509
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Bolt
Каталожный номер:805046640
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Bolt
Каталожный номер:805006412
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Hose
Каталожный номер:803402578
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Hose
Каталожный номер:803402577
Комплект:2
Примечание:
