Соединение шлангов

← Система рулевого управления 321001593 Комплектующие колесного экскаватора →

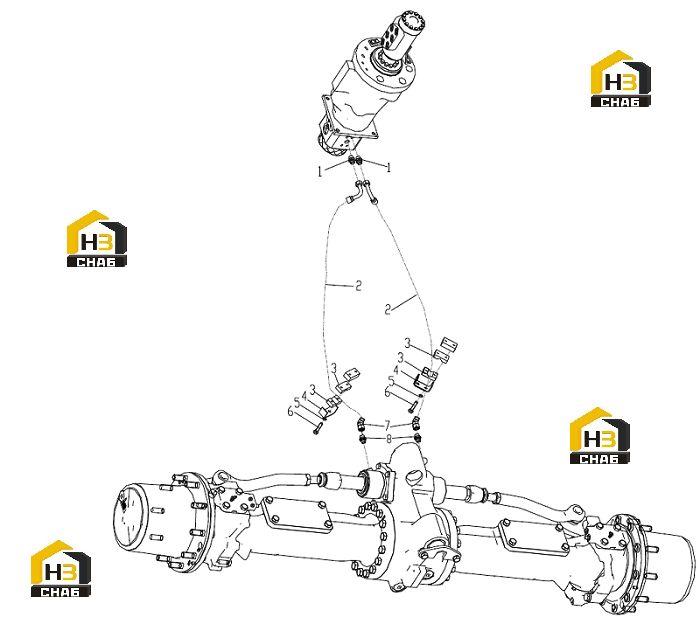

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Joint

Каталожный номер:803172790

Комплект:2

Примечание:

№ на схеме:2

Наименование:Hose

Каталожный номер:803300291

Комплект:2

Примечание:

№ на схеме:3

Наименование:Boot

Каталожный номер:321000287

Комплект:4

Примечание:

№ на схеме:4

Наименование:Plate

Каталожный номер:321000286

Комплект:2

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:805338260

Комплект:2

Примечание:10

№ на схеме:6

Наименование:Bolt

Каталожный номер:805000047

Комплект:4

Примечание:M10×50

№ на схеме:7

Наименование:Joint

Каталожный номер:803109651

Комплект:4

Примечание:

№ на схеме:8

Наименование:Joint

Каталожный номер:803111995

Комплект:8

Примечание:
