Система электрики 321001725 (часть 2)

Система электрики 321001725 (часть 2)

← Провода к аккумуляторам 321001725 Управление подрулевое →

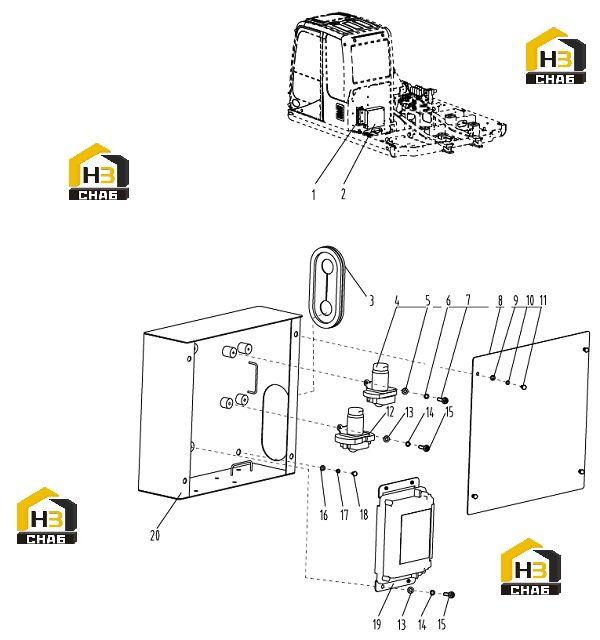

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Electric Box
Каталожный номер:803611300
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Electric Control Box
Каталожный номер:321500005
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Rubber
Каталожный номер:321000458
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:4
Наименование:Start relay
Каталожный номер:803670694
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805338382
Комплект:2
Примечание:4
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805338379
Комплект:2
Примечание:4
0 ₽
шт
№ на схеме:7
Наименование:Screw
Каталожный номер:805140011
Комплект:2
Примечание:M4×16
0 ₽
шт
№ на схеме:8
Наименование:Cover
Каталожный номер:321000456
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Clamp-type tower buckle
Каталожный номер:803704526
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Washer
Каталожный номер:803704525
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:803704524
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Preheat Relay
Каталожный номер:803683478
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:805338383
Комплект:6
Примечание:5
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805338380
Комплект:6
Примечание:5
0 ₽
шт
№ на схеме:15
Наименование:Screw
Каталожный номер:805140015
Комплект:6
Примечание:M5×16
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:805338279
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:805338260
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:805046472
Комплект:4
Примечание:M10×20
0 ₽
шт
№ на схеме:19
Наименование:Main controller
Каталожный номер:803611302
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:20
Наименование:Tank Body
Каталожный номер:321000455
Комплект:1
Примечание:
