Система электрики 321001725 (часть 1)

Система электрики 321001725 (часть 1)

← Трубки к клапану Провода к аккумуляторам 321001725 →

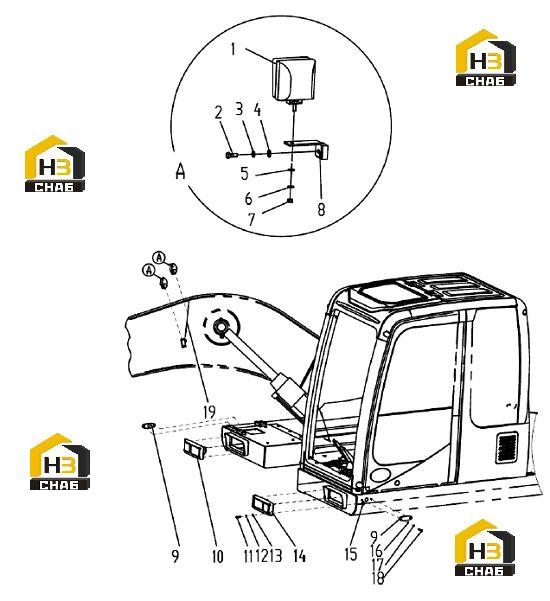

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Arm lamp
Каталожный номер:803544198
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805046469
Комплект:2
Примечание:M12×25
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805338261
Комплект:2
Примечание:12
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805338281
Комплект:2
Примечание:12
0 ₽
шт
№ на схеме:5
Наименование:Washer
Каталожный номер:805338279
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:6
Наименование:Washer
Каталожный номер:805338260
Комплект:2
Примечание:10
0 ₽
шт
№ на схеме:7
Наименование:Nut
Каталожный номер:805300014
Комплект:2
Примечание:M10
0 ₽
шт
№ на схеме:8
Наименование:Bracket
Каталожный номер:321000443
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Side Lamp
Каталожный номер:803506270
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Lamp
Каталожный номер:803506138
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Screw
Каталожный номер:805140031
Комплект:8
Примечание:M5×40
0 ₽
шт
№ на схеме:12
Наименование:Washer
Каталожный номер:805338380
Комплект:8
Примечание:5
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:805338383
Комплект:8
Примечание:5
0 ₽
шт
№ на схеме:14
Наименование:Lamp
Каталожный номер:803506137
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Nut
Каталожный номер:805238482
Комплект:8
Примечание:M5
0 ₽
шт
№ на схеме:16
Наименование:Washer
Каталожный номер:805338382
Комплект:4
Примечание:4
0 ₽
шт
№ на схеме:17
Наименование:Washer
Каталожный номер:805338379
Комплект:4
Примечание:4
0 ₽
шт
№ на схеме:18
Наименование:Bolt
Каталожный номер:805140011
Комплект:4
Примечание:M4×16
0 ₽
шт
№ на схеме:19
Наименование:Boom Harness
Каталожный номер:321001739
Комплект:1
Примечание:
