Рама поворотная 321001382 (часть 2)

Рама поворотная 321001382 (часть 2)

← Рама поворотная 321001382 (часть 1) Устройство поворотное 321001409 →

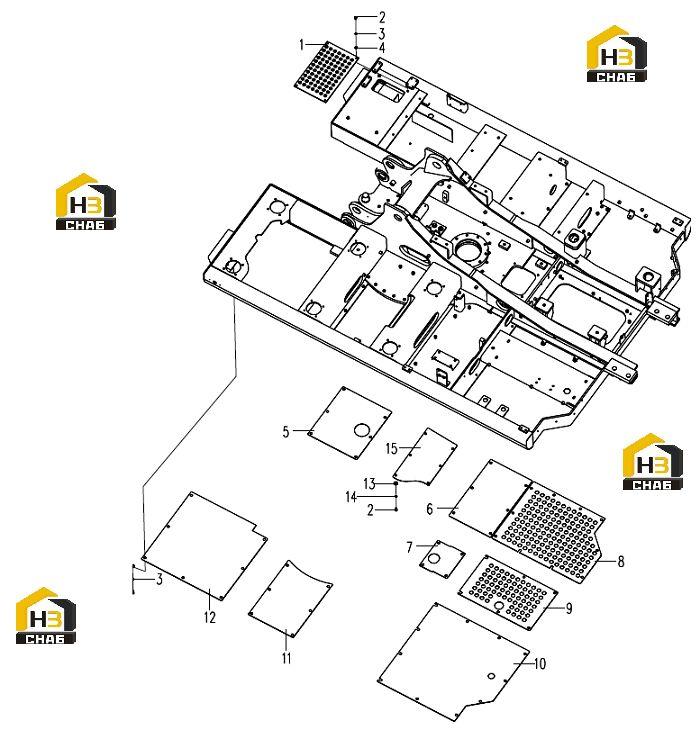

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Anti-skid
Каталожный номер:321000404
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805011330
Комплект:54
Примечание:M10×25
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805338260
Комплект:60
Примечание:10
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805338279
Комплект:4
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:Plate
Каталожный номер:321001387
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Plate
Каталожный номер:321001385
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Plate
Каталожный номер:321000414
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Plate
Каталожный номер:321000417
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Plate
Каталожный номер:321000416
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Plate
Каталожный номер:321000415
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:11
Наименование:Plate
Каталожный номер:321001384
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Plate
Каталожный номер:321001383
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Washer
Каталожный номер:805338268
Комплект:56
Примечание:10
0 ₽
шт
№ на схеме:14
Наименование:Bolt
Каталожный номер:805046416
Комплект:6
Примечание:M10×30
0 ₽
шт
№ на схеме:15
Наименование:Plate
Каталожный номер:321001386
Комплект:1
Примечание:
