Кресло 321001537

← Комплектующие кабины 321001537 Стекла кабины 802138395 →

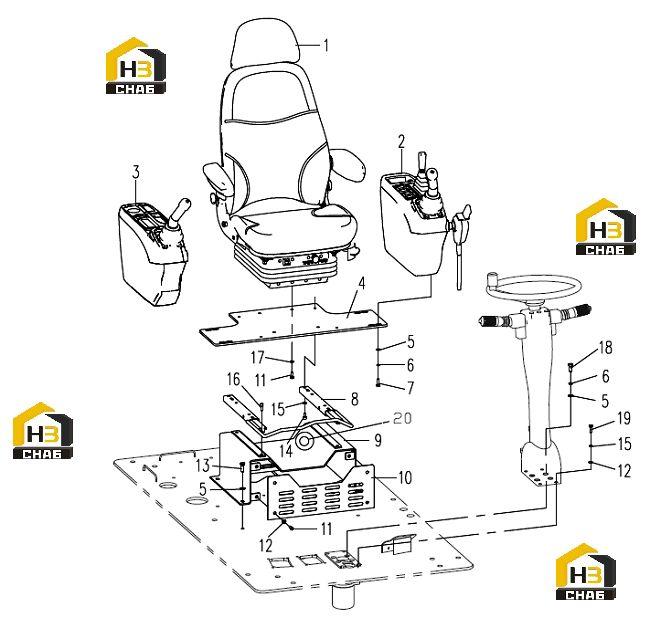

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Seat

Каталожный номер:801938008

Комплект:1

Примечание:

№ на схеме:2

Наименование:Handrail

Каталожный номер:321001245

Комплект:1

Примечание:

№ на схеме:3

Наименование:Handrail

Каталожный номер:803745635

Комплект:1

Примечание:

№ на схеме:4

Наименование:Mounting Plate

Каталожный номер:321501394

Комплект:1

Примечание:

№ на схеме:5

Наименование:Washer

Каталожный номер:805338279

Комплект:16

Примечание:10

№ на схеме:6

Наименование:Washer

Каталожный номер:805338260

Комплект:12

Примечание:10

№ на схеме:7

Наименование:Bolt

Каталожный номер:805011330

Комплект:8

Примечание:M10×25

№ на схеме:8

Наименование:Slider

Каталожный номер:310602277

Комплект:1

Примечание:

№ на схеме:9

Наименование:Bracket

Каталожный номер:321501386

Комплект:1

Примечание:

№ на схеме:10

Наименование:Front Cover

Каталожный номер:321501397

Комплект:1

Примечание:

№ на схеме:11

Наименование:Bolt

Каталожный номер:805104824

Комплект:8

Примечание:M8×20

№ на схеме:12

Наименование:Washer

Каталожный номер:805338277

Комплект:8

Примечание:8

№ на схеме:13

Наименование:Bolt

Каталожный номер:805046416

Комплект:4

Примечание:M10×30

№ на схеме:14

Наименование:Bolt

Каталожный номер:805139814

Комплект:4

Примечание:M8×16

№ на схеме:15

Наименование:Washer

Каталожный номер:805338259

Комплект:8

Примечание:8

№ на схеме:16

Наименование:Bolt

Каталожный номер:805104824

Комплект:4

Примечание:M8×20

№ на схеме:17

Наименование:Washer

Каталожный номер:805338266

Комплект:4

Примечание:8

№ на схеме:18

Наименование:Bolt

Каталожный номер:805139764

Комплект:4

Примечание:M10×30

№ на схеме:19

Наименование:Bolt

Каталожный номер:805046457

Комплект:4

Примечание:M8×35

№ на схеме:20

Наименование:Rubber

Каталожный номер:801972017

Комплект:1

Примечание:
