Кабина аппарата 321000237 (часть 5)

Кабина аппарата 321000237 (часть 5)

← Кабина аппарата 321000237 (часть 4) Перила 321000260 →

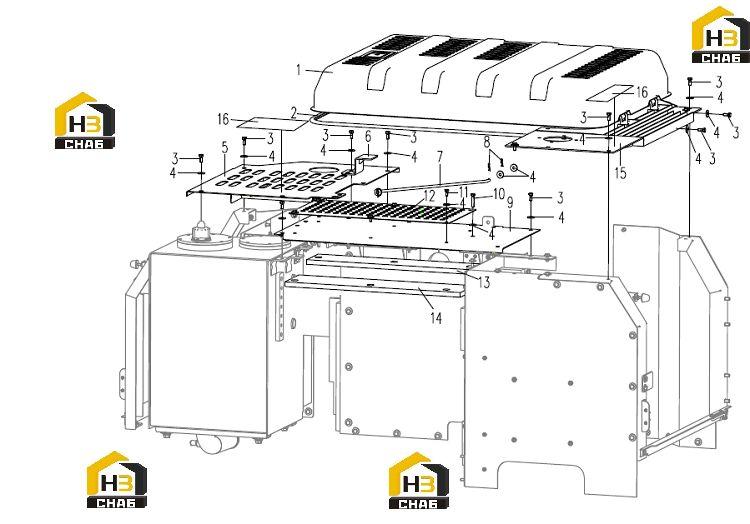

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:321000223
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Seal
Каталожный номер:801905537
Комплект:1
Примечание:L=5000
0 ₽
шт
№ на схеме:3
Наименование:Bolt
Каталожный номер:805011330
Комплект:31
Примечание:M10×25
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805338268
Комплект:51
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:Cover
Каталожный номер:321000208
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Catch
Каталожный номер:321000209
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Support Lever
Каталожный номер:321000203
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Split Pin
Каталожный номер:321000233
Комплект:4
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Cover
Каталожный номер:321000205
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Bolt
Каталожный номер:805046533
Комплект:2
Примечание:M10×50
0 ₽
шт
№ на схеме:11
Наименование:Bolt
Каталожный номер:805046525
Комплект:14
Примечание:M10×20
0 ₽
шт
№ на схеме:12
Наименование:Anti-Skid Plate
Каталожный номер:321000195
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:13
Наименование:Sponge
Каталожный номер:321001692
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Sponge
Каталожный номер:321001691
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:15
Наименование:Cover
Каталожный номер:321000222
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:16
Наименование:Anti-Skid Tape
Каталожный номер:329900391
Комплект:2
Примечание:
