Инструменты 321000243

Инструменты 321000243

← Противовес 321000273 Кабина аппарата 321000237 (часть 1) →

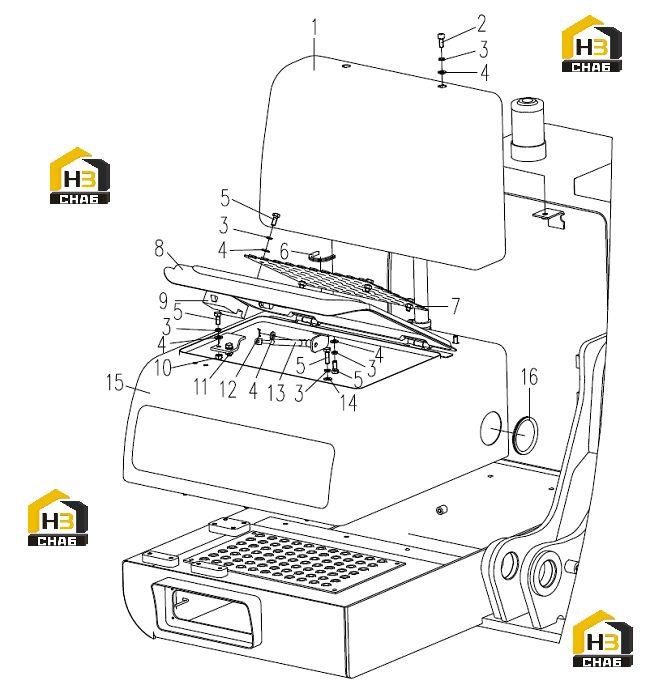

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Cover
Каталожный номер:321000245
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Bolt
Каталожный номер:805139858
Комплект:2
Примечание:M10×25
0 ₽
шт
№ на схеме:3
Наименование:Washer
Каталожный номер:805338260
Комплект:16
Примечание:10
0 ₽
шт
№ на схеме:4
Наименование:Washer
Каталожный номер:805338279
Комплект:12
Примечание:10
0 ₽
шт
№ на схеме:5
Наименование:Bolt
Каталожный номер:805011330
Комплект:14
Примечание:M10×25
0 ₽
шт
№ на схеме:6
Наименование:Jacket
Каталожный номер:321000259
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Cover
Каталожный номер:321000257
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Cover Plate
Каталожный номер:321000248
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Lock
Каталожный номер:801503919
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Nut
Каталожный номер:805300014
Комплект:2
Примечание:M10
0 ₽
шт
№ на схеме:11
Наименование:Lock
Каталожный номер:321000256
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:12
Наименование:Pin
Каталожный номер:805603354
Комплект:2
Примечание:2×18
0 ₽
шт
№ на схеме:13
Наименование:Gas Spring
Каталожный номер:801702818
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:14
Наименование:Washer
Каталожный номер:805338268
Комплект:6
Примечание:10
0 ₽
шт
№ на схеме:15
Наименование:Cover
Каталожный номер:321000247
Комплект:1
Примечание:
