Узел зажима трубы 251805684

← Блок упорной планки 251808279 Система трехсекционного рычага управления 251808623 →

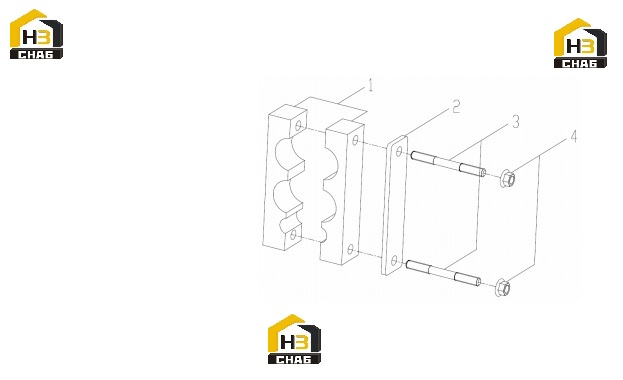

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Резиновая прижимная планка

Каталожный номер:251805685

Комплект:2

Примечание:

№ на схеме:2

Наименование:Нажимная планка

Каталожный номер:250100504

Комплект:1

Примечание:

№ на схеме:3

Наименование:Шпилька

Каталожный номер:805002242

Комплект:2

Примечание:GB/T901-1988 M10X110

№ на схеме:4

Наименование:Гайка M10 (DACROMET)

Каталожный номер:805238533

Комплект:2

Примечание:GB/T6177.1-2000
