Трубопровод рамы 251805633

← Педаль газа 252100842 Крепление трубопровода 251809000 →

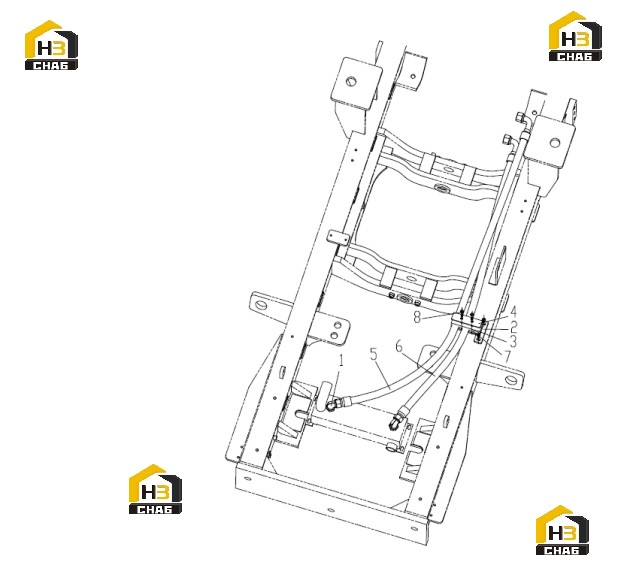

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Соединение

Каталожный номер:803103798

Комплект:2

Примечание:EW28LOMDCF

№ на схеме:2

Наименование:Установочная планка

Каталожный номер:251805634

Комплект:1

Примечание:

№ на схеме:3

Наименование:Трубодержатель

Каталожный номер:252904955

Комплект:2

Примечание:

№ на схеме:4

Наименование:Планка

Каталожный номер:252904825

Комплект:1

Примечание:

№ на схеме:5

Наименование:Гибкий рукав в сборе

Каталожный номер:252900988

Комплект:1

Примечание:

№ на схеме:6

Наименование:Гибкий рукав в сборе

Каталожный номер:252900989

Комплект:1

Примечание:

№ на схеме:7

Наименование:Болт M8x30 10.9 (DACROMET)

Каталожный номер:805004760

Комплект:2

Примечание:GB/T16674.1-2004

№ на схеме:8

Наименование:Болт M8x70 10.9 (DACROMET)

Каталожный номер:805048003

Комплект:2

Примечание:GB/T16674.1-2004
