Палец стрелы 251808110

Палец стрелы 251808110

← Палец гидроцилиндра подъема стрелы 251808108 Блок цилиндра ковша 251808107 →

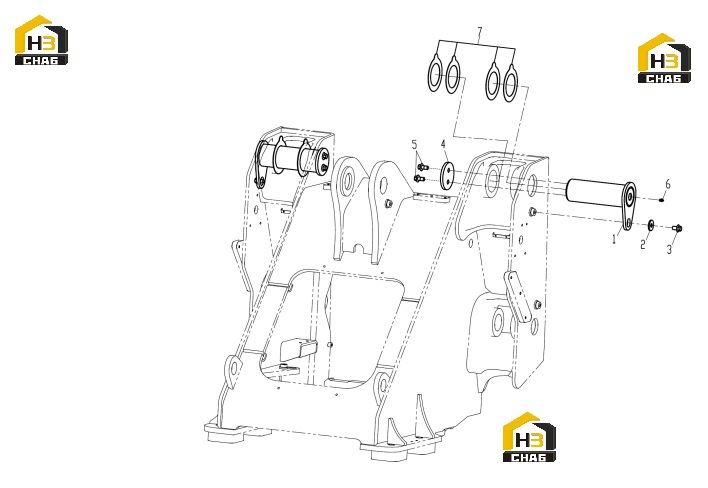

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Стрела-палец рамы
Каталожный номер:251800308
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Шайба
Каталожный номер:253102301
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Болт M16x25 10.9 (DACROMET)
Каталожный номер:805048032
Комплект:4
Примечание:GB/T16674.1-2004
0 ₽
шт
№ на схеме:4
Наименование:Дефлектор
Каталожный номер:252907981
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:5
Наименование:Болт M16x30 10.9 (DACROMET)
Каталожный номер:805047708
Комплект:4
Примечание:GB/T16674.1-2004
0 ₽
шт
№ на схеме:6
Наименование:Масленка M10x1 (Нержавеющая сталь)
Каталожный номер:801103215
Комплект:2
Примечание:JB/T7940.1-1995
0 ₽
шт
№ на схеме:7
Наименование:Регулировочная прокладка
Каталожный номер:269900194
Комплект:8
Примечание:
