Кронштейн коробки передач 251804547

← Коробка передач в сборе 251808626 Фильтр кпп 251808294 →

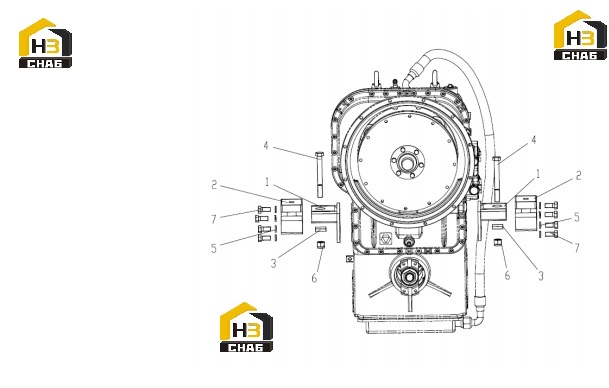

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Опора коробки передачи

Каталожный номер:251800862

Комплект:2

Примечание:

№ на схеме:2

Наименование:Амортизатор в сборе

Каталожный номер:251800858

Комплект:2

Примечание:

№ на схеме:3

Наименование:Шайба

Каталожный номер:250200228

Комплект:2

Примечание:

№ на схеме:4

Наименование:Болт

Каталожный номер:805046679

Комплект:2

Примечание:GB/T5782-2000 M20X180

№ на схеме:5

Наименование:Шайба

Каталожный номер:805300039

Комплект:8

Примечание:18

№ на схеме:6

Наименование:Гайка

Каталожный номер:805201518

Комплект:2

Примечание:GB/T6182-2000 M20

№ на схеме:7

Наименование:Болт

Каталожный номер:805046468

Комплект:8

Примечание:GB/T5783-2000 M18X40
