Ковш-лопата в сборе (2.8) 252111884

Ковш-лопата в сборе (2.8) 252111884

← Система обогрева 252912213 Пластина режущая ковша 252109139 →

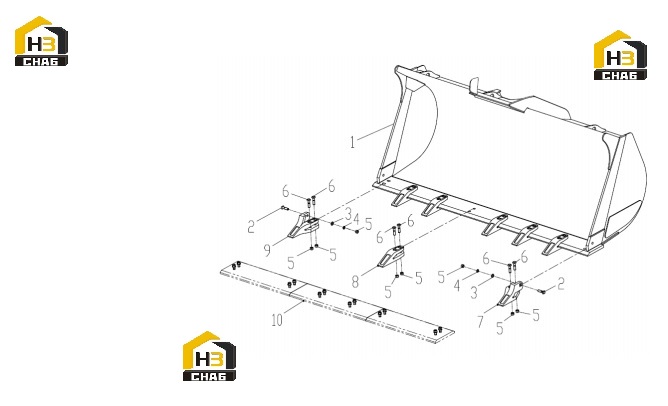

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Ковш-лопата
Каталожный номер:252111883
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Болт
Каталожный номер:805048814
Комплект:2
Примечание:GB/T8-1988 M20X70
0 ₽
шт
№ на схеме:3
Наименование:Шайба
Каталожный номер:805300112
Комплект:2
Примечание:GB/T97.1-2002 20
0 ₽
шт
№ на схеме:4
Наименование:Шайба
Каталожный номер:805300023
Комплект:2
Примечание:GB/T93-1987 20
0 ₽
шт
№ на схеме:5
Наименование:Гайка
Каталожный номер:805238375
Комплект:18
Примечание:GB/T6170-2000 M20
0 ₽
шт
№ на схеме:6
Наименование:Болт
Каталожный номер:805048815
Комплект:16
Примечание:GB/T8-1988 M20X80
0 ₽
шт
№ на схеме:7
Наименование:Левый боковой зуб
Каталожный номер:252101811
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Зуб ковша-лопаты
Каталожный номер:252101813
Комплект:6
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Правый боковой зуб
Каталожный номер:252101812
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:10
Наименование:Сменная инструментальная пластина в сборе
Каталожный номер:252109139
Комплект:1
Примечание:Для компоновки
