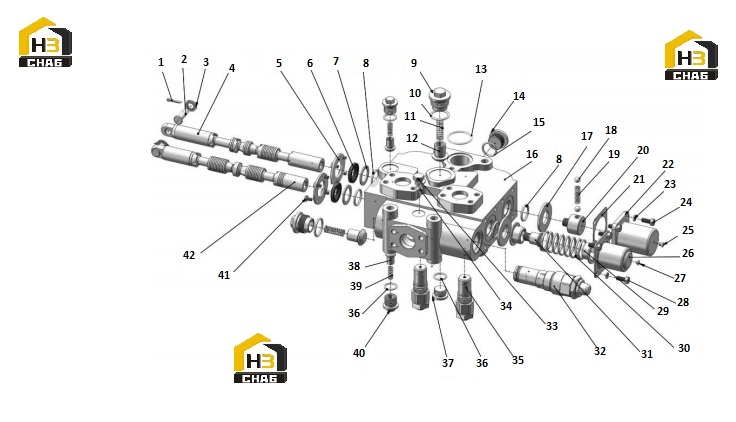

Клапан распределительный с комплектующими 803072581 101516

← Клапан распределительный 251808591 Трубопровод шарнирный 251808590 →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Шплинт

Каталожный номер:805638932

Комплект:2

Примечание:GB91-86 4x20

№ на схеме:2

Наименование:Цилиндрическая шпонга

Каталожный номер:860140007

Комплект:2

Примечание:DF-32-01

№ на схеме:3

Наименование:Шайба

Каталожный номер:805300020

Комплект:2

Примечание:GB97.2-85 12

№ на схеме:4

Наименование:Шток клапана стрелы

Каталожный номер:860146586

Комплект:1

Примечание:GDF-32III-03C1

№ на схеме:5

Наименование:Нажимная планка

Каталожный номер:860140009

Комплект:2

Примечание:GDF-32-04

№ на схеме:6

Наименование:Пылезащитное кольцо

Каталожный номер:860140010

Комплект:2

Примечание:CK28

№ на схеме:6

Наименование:Герметический коплект распределительного клапана (включая быстроизнашивающиеся детали) GDF32-00D

Каталожный номер:860140945

Комплект:1

Примечание:Включая вышеизложенные узлы 6,8,9,13,14,21,34,36 и так далее

№ на схеме:7

Наименование:Шайба

Каталожный номер:860140011

Комплект:2

Примечание:GDF-32-02

№ на схеме:8

Наименование:O-образное кольцо

Каталожный номер:860140457

Комплект:4

Примечание:GB3452.1-82 27.7x3.55

№ на схеме:9

Наименование:Крышка клапана

Каталожный номер:860145408

Комплект:2

Примечание:GDF-32-05

№ на схеме:10

Наименование:O-образное кольцо

Каталожный номер:803174228

Комплект:2

Примечание:GB3452.1-82 31.5x3.55

№ на схеме:11

Наименование:Пружина мононаправленного клапана

Каталожный номер:860145407

Комплект:2

Примечание:GDF-32-07

№ на схеме:12

Наименование:Односторонний клапан

Каталожный номер:860145406

Комплект:2

Примечание:GDF-32-08

№ на схеме:13

Наименование:O-образное кольцо

Каталожный номер:803192099

Комплект:1

Примечание:GB1235-76 50x3.1

№ на схеме:14

Наименование:Пробка

Каталожный номер:860140016

Комплект:1

Примечание:DF-32-20A

№ на схеме:15

Наименование:O-образное кольцо

Каталожный номер:801100085

Комплект:1

Примечание:GB1235-76 32x3.1

№ на схеме:16

Наименование:Корпус клапана

Каталожный номер:860146587

Комплект:1

Примечание:GDF-32-01D(X)

№ на схеме:17

Наименование:Подушка

Каталожный номер:860140017

Комплект:2

Примечание:GDF-32-09A

№ на схеме:18

Наименование:Стальной шар

Каталожный номер:860140459

Комплект:2

Примечание:GB308-77 7/16

№ на схеме:19

Наименование:Пружина

Каталожный номер:860140019

Комплект:1

Примечание:407428

№ на схеме:20

Наименование:Гнездо пружины

Каталожный номер:860140020

Комплект:1

Примечание:GDF-32-15

№ на схеме:21

Наименование:Уплотнительная прокладка

Каталожный номер:860146588

Комплект:2

Примечание:GDF-32-17

№ на схеме:22

Наименование:Торцовый щит

Каталожный номер:860146589

Комплект:1

Примечание:GDF-32-14B

№ на схеме:23

Наименование:Шайба

Каталожный номер:805338206

Комплект:8

Примечание:GB93-76 8

№ на схеме:24

Наименование:Болт

Каталожный номер:805001894

Комплект:4

Примечание:GB21-76 M8x20

№ на схеме:25

Наименование:Резиновая пробка

Каталожный номер:860140022

Комплект:1

Примечание:GDF-32-20

№ на схеме:26

Наименование:Торцовый щит

Каталожный номер:860146590

Комплект:1

Примечание:GDF-32-12B

№ на схеме:27

Наименование:Резиновая пробка

Каталожный номер:860140023

Комплект:1

Примечание:GDF-32-19

№ на схеме:28

Наименование:Болт

Каталожный номер:805004520

Комплект:4

Примечание:GB21-76 M8x15

№ на схеме:29

Наименование:Пружинное седло

Каталожный номер:860140018

Комплект:1

Примечание:GDF-32-11

№ на схеме:30

Наименование:Возвратная пружина

Каталожный номер:860140025

Комплект:1

Примечание:GDF-32-16

№ на схеме:31

Наименование:Гнездо пружины

Каталожный номер:860140026

Комплект:1

Примечание:GDF-32-10A

№ на схеме:32

Наименование:Предохранительный клапан

Каталожный номер:860117810

Комплект:1

Примечание:DFX-32-09

№ на схеме:33

Наименование:Пробка для отверстия измерения давления

Каталожный номер:860140012

Комплект:1

Примечание:GDF-32-18

№ на схеме:34

Наименование:O-образное кольцо

Каталожный номер:860140458

Комплект:1

Примечание:GB3452.1-82 11.8x2.1

№ на схеме:35

Наименование:Переливной клапан

Каталожный номер:860145419

Комплект:2

Примечание:Y10G03-00

№ на схеме:36

Наименование:O-образное кольцо

Каталожный номер:801103251

Комплект:3

Примечание:GB3452.1-82 21.2x2.65

№ на схеме:37

Наименование:Пробка

Каталожный номер:860140028

Комплект:1

Примечание:GDF-25-18B

№ на схеме:38

Наименование:Односторонний клапан

Каталожный номер:860145422

Комплект:2

Примечание:GDF-32-30

№ на схеме:39

Наименование:Пружина мононаправленного клапана

Каталожный номер:860145421

Комплект:2

Примечание:GDF-32-31

№ на схеме:40

Наименование:Крышка клапана

Каталожный номер:860145420

Комплект:2

Примечание:GDF-32-29

№ на схеме:41

Наименование:Винт

Каталожный номер:805100091

Комплект:8

Примечание:GB67-85 M6x11

№ на схеме:42

Наименование:Шток клапана поворотного ковша

Каталожный номер:860146591

Комплект:1

Примечание:GDF-32III-06C1
