Клапан приоритетный в сборе 251808585

Клапан приоритетный в сборе 251808585

← Система гидравлическая рулевого управления 251808622 Клапан приоритетный 803089055 101537 →

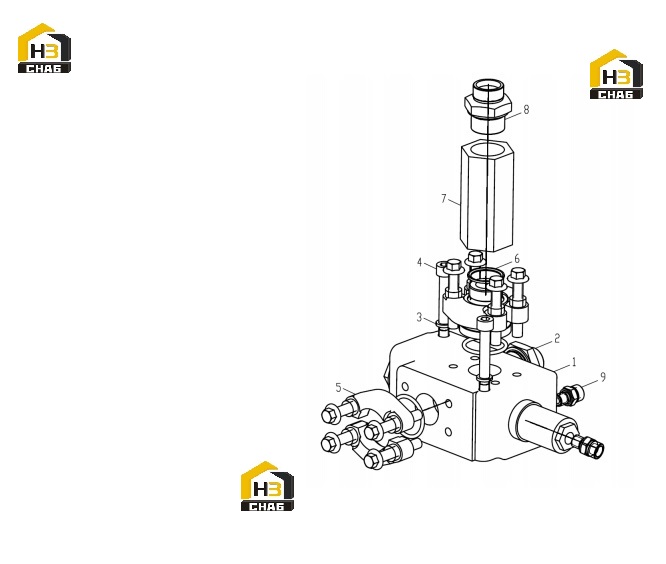

Схема запчастей
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
0 ₽
шт
№ на схеме:1
Наименование:Клапан управления расходом
Каталожный номер:803089055
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:2
Наименование:Соединение
Каталожный номер:803164332
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:3
Наименование:Шайба
Каталожный номер:805300014
Комплект:2
Примечание:GB/T93-1987 10
0 ₽
шт
№ на схеме:4
Наименование:Винт
Каталожный номер:805100086
Комплект:2
Примечание:GB/T70.1-2008 M10X90
0 ₽
шт
№ на схеме:5
Наименование:Блок фланцев
Каталожный номер:252911080
Комплект:2
Примечание:
0 ₽
шт
№ на схеме:6
Наименование:Блок соединения фланца
Каталожный номер:251805652
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:7
Наименование:Односторонний клапан
Каталожный номер:803073807
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:8
Наименование:Соединение
Каталожный номер:803164756
Комплект:1
Примечание:
0 ₽
шт
№ на схеме:9
Наименование:Соединение
Каталожный номер:803103339
Комплект:2
Примечание:
