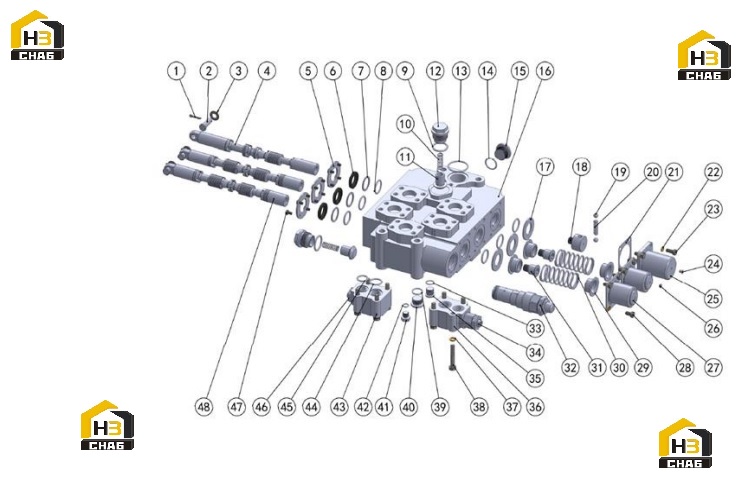

Клапан многоходовой 803004103
← Блок трехсекционного распределительного клапана 251808453
Рычаг управления трехсекционный 252904031 →
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:860140007
Комплект:3
Примечание:DF-32-01
№ на схеме:4
Каталожный номер:860146586
Комплект:1
Примечание:GDF-32III-03C1
№ на схеме:5
Каталожный номер:860140009
Комплект:3
Примечание:GDF-32-04
№ на схеме:6
Каталожный номер:860140948
Комплект:1
Примечание:Включая вышеизложенные узлы 6,8,9,13,14,21,33,39,42,44,45 и так далее
№ на схеме:8
Каталожный номер:860140457
Комплект:6
Примечание:GB3452.1-82 27.7X3.55
№ на схеме:9
Каталожный номер:803174228
Комплект:2
Примечание:GB3452.1-82 31.5X3.55
№ на схеме:10
Каталожный номер:860145407
Комплект:2
Примечание:GDF-32-07
№ на схеме:11
Каталожный номер:860145406
Комплект:2
Примечание:GDF-32-08
№ на схеме:12
Каталожный номер:860145408
Комплект:2
Примечание:GDF-32-05
№ на схеме:13
Каталожный номер:803192099
Комплект:1
Примечание:GB1235-1976 50X3.1
№ на схеме:14
Каталожный номер:801100085
Комплект:1
Примечание:GB1235-1976 32X3.1
№ на схеме:18
Каталожный номер:860140020
Комплект:1
Примечание:GDF-32-15
№ на схеме:19
Каталожный номер:860140459
Комплект:2
Примечание:GB308-77 7/16
№ на схеме:21
Каталожный номер:860146588
Комплект:3
Примечание:GDF-32-17
№ на схеме:24
Каталожный номер:860140022
Комплект:1
Примечание:GDF-32-20
№ на схеме:26
Каталожный номер:860140023
Комплект:2
Примечание:GDF-32-19
№ на схеме:29
Каталожный номер:860140018
Комплект:4
Примечание:GDF-32-11
№ на схеме:30
Каталожный номер:860140025
Комплект:2
Примечание:GDF-32-16
№ на схеме:31
Каталожный номер:860140026
Комплект:2
Примечание:GDF-32-10A
№ на схеме:32
Каталожный номер:860145418
Комплект:1
Примечание:DFX-32-09
№ на схеме:33
Каталожный номер:803182485
Комплект:1
Примечание:GB1235-76 20X2.4
№ на схеме:36
Каталожный номер:860146641
Комплект:1
Примечание:ZL50106C1-01A
№ на схеме:39
Каталожный номер:801103251
Комплект:1
Примечание:GB3452.1-82 21.2X2.65
№ на схеме:41
Каталожный номер:860140012
Комплект:1
Примечание:GDF-32-18
№ на схеме:42
Каталожный номер:860140458
Комплект:1
Примечание:GB3452.1-82 11.8X2.1
№ на схеме:43
Каталожный номер:860140030
Комплект:1
Примечание:ZL50106C1-01
№ на схеме:44
Каталожный номер:801100085
Комплект:2
Примечание:GB1235-76 32X3.1
№ на схеме:45
Каталожный номер:801100079
Комплект:2
Примечание:GB1235-76 28X3.1
№ на схеме:46
Каталожный номер:
Комплект:1
Примечание:XDYB20G01-00E
№ на схеме:48
Каталожный номер:860146591
Комплект:2
Примечание:GDF-32III-06C1
