Клапан комбинированный 251807972

← Трубки тормозные переднего моста в сборе 251809013 Комплектующие комбинированного клапана 800987392 →

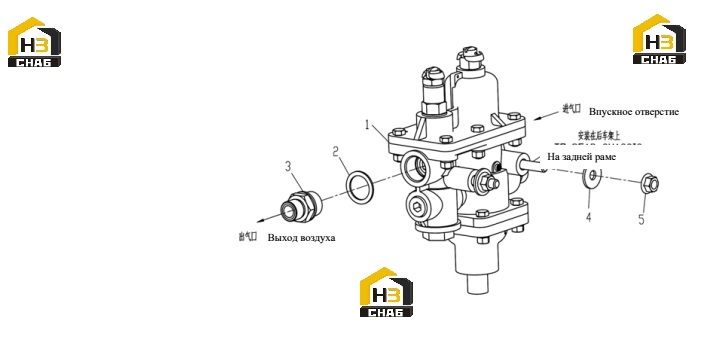

Схема запчастей

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Сборочный клапан

Каталожный номер:803004037

Комплект:1

Примечание:

№ на схеме:1

Наименование:Ремонтный комплект комбинированного клапана

Каталожный номер:800987392

Комплект:1

Примечание:

№ на схеме:2

Наименование:Твердое кольцо комбинированное

Каталожный номер:805301414

Комплект:1

Примечание:Q/SC1294-2000 22

№ на схеме:3

Наименование:Соединение

Каталожный номер:803104023

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шайба

Каталожный номер:805338265

Комплект:2

Примечание:GB/T96.1-2002 8

№ на схеме:5

Наименование:Гайка

Каталожный номер:805203166

Комплект:2

Примечание:GB/T6177.1-2000 M8
