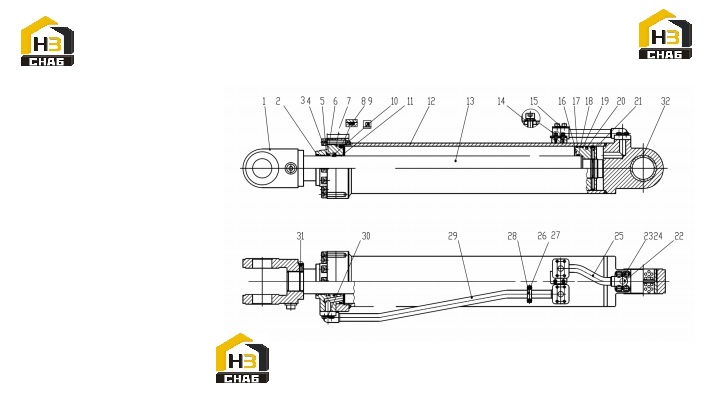

Гидроцилиндр подъема стрелы правый 803078310 3030
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:2
Каталожный номер:803197180
Комплект:1
Примечание:90x100x6
№ на схеме:2
Каталожный номер:860134961
Комплект:1
Примечание:Включая вышеизложенные узлы 2,6,7,8,9,10,11,17,18,19,21,22,23,30 и так далее
№ на схеме:6
Каталожный номер:803197183
Комплект:1
Примечание:90x105x11.4
№ на схеме:7
Каталожный номер:803196328
Комплект:1
Примечание:160x3.1
№ на схеме:8
Каталожный номер:803195721
Комплект:1
Примечание:160x5.7
№ на схеме:10
Каталожный номер:803197184
Комплект:1
Примечание:90x105.1x6.3
№ на схеме:17
Каталожный номер:803197205
Комплект:1
Примечание:152x160x6.2
№ на схеме:18
Каталожный номер:803307612
Комплект:1
Примечание:100x5.7
№ на схеме:19
Каталожный номер:803197186
Комплект:2
Примечание:160x154x15
№ на схеме:22
Каталожный номер:803383415
Комплект:1
Примечание:35x3.1
№ на схеме:25
Каталожный номер:860140005
Комплект:1
Примечание:Z5G_7_1_3D_05
№ на схеме:28
Каталожный номер:910600646
Комплект:1
Примечание:XGYG01_138C-07
№ на схеме:29
Каталожный номер:860140006
Комплект:1
Примечание:Z5G_7_1_3D_04
№ на схеме:30
Каталожный номер:803195335
Комплект:1
Примечание:35X3.1
