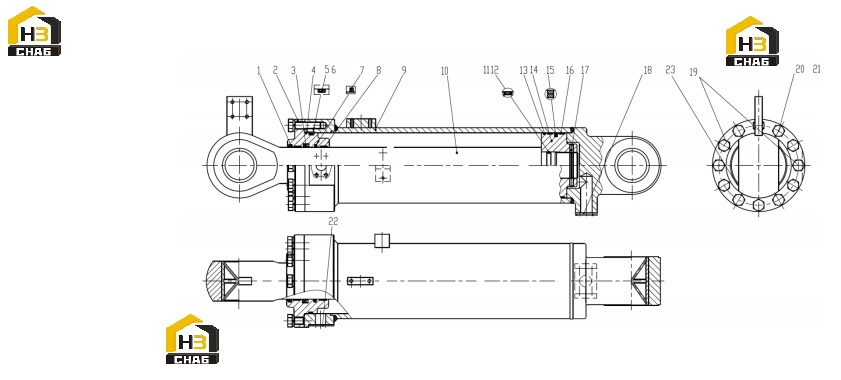

Гидроцилиндр наклона ковша 803004341 3030
Масштаб:
№
Наименование
Каталожный номер
Комплект
Примечание
Действие
№ на схеме:1
Каталожный номер:803197188
Комплект:1
Примечание:100x115x8.5
№ на схеме:1
Каталожный номер:803069930
Комплект:1
Примечание:Включая вышеизложенные узлы 1,3,4,5,6,7,8,11,12,13,15,16 и так далее
№ на схеме:2
Каталожный номер:910601134
Комплект:1
Примечание:XGYG01_137E-01
№ на схеме:3
Каталожный номер:803197189
Комплект:1
Примечание:100x120x14.5
№ на схеме:4
Каталожный номер:803196145
Комплект:1
Примечание:180x3.1
№ на схеме:5
Каталожный номер:803195734
Комплект:1
Примечание:180x5.7
№ на схеме:7
Каталожный номер:803197191
Комплект:2
Примечание:100x115.1x6.3
№ на схеме:8
Каталожный номер:803197192
Комплект:1
Примечание:106x100x20
№ на схеме:10
Каталожный номер:910601139
Комплект:1
Примечание:XGYG01_137E_03
№ на схеме:11
Каталожный номер:803196407
Комплект:1
Примечание:75x5.7
№ на схеме:13
Каталожный номер:803301279
Комплект:1
Примечание:172x180x6.2
№ на схеме:16
Каталожный номер:803197194
Комплект:1
Примечание:180x174x15
№ на схеме:18
Каталожный номер:910600546
Комплект:1
Примечание:Z5G_7_1_1B-08
№ на схеме:22
Каталожный номер:910601143
Комплект:-
Примечание:XGYG01_137E-05
