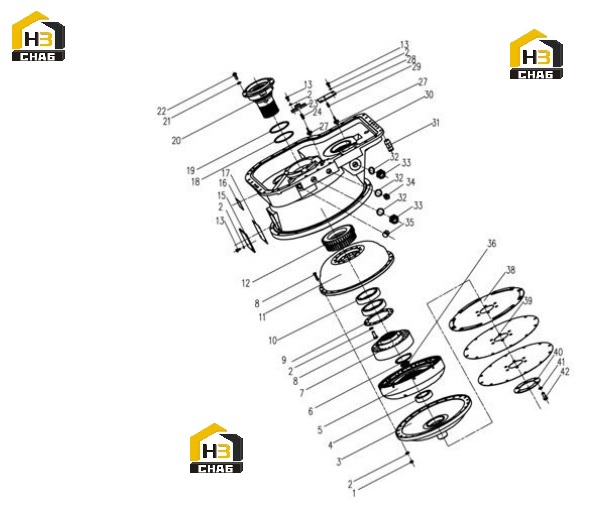

Гидротрансформатор в сборе 272200758

← Коробка передач 2bs315a Корпус кпп →

Масштаб:

№

Наименование

Каталожный номер

Комплект

Примечание

Действие

№ на схеме:1

Наименование:Гайка

Каталожный номер:860105338

Комплект:24

Примечание:01580-10806 М8

№ на схеме:2

Наименование:Шайба

Каталожный номер:860131343

Комплект:46

Примечание:01602-20825 8

№ на схеме:3

Наименование:Колесо крышки

Каталожный номер:YB315Z5-02A

Комплект:1

Примечание:

№ на схеме:4

Наименование:Шаровой подшипник

Каталожный номер:GB276-6210

Комплект:1

Примечание:210

№ на схеме:5

Наименование:Блок турбины

Каталожный номер:YJSW315-6B-10000

Комплект:1

Примечание:

№ на схеме:6

Наименование:Борткольцо

Каталожный номер:04064-08530

Комплект:1

Примечание:85

№ на схеме:7

Наименование:Направляющее колесо

Каталожный номер:YJSW315-6C-00001

Комплект:1

Примечание:

№ на схеме:8

Наименование:Болт

Каталожный номер:860108200

Комплект:38

Примечание:01010-80835 M8x35

№ на схеме:9

Наименование:Нажимная прокладка

Каталожный номер:YB315Z5-22A

Комплект:1

Примечание:

№ на схеме:10

Наименование:Шаровой подшипник

Каталожный номер:GB276-6017

Комплект:2

Примечание:6017

№ на схеме:11

Наименование:Колесо насоса

Каталожный номер:YJSW315-6C-00002

Комплект:1

Примечание:

№ на схеме:12

Наименование:Шестерня

Каталожный номер:YB315Z5-11B

Комплект:1

Примечание:

№ на схеме:13

Наименование:Болт

Каталожный номер:805004755

Комплект:8

Примечание:01010-80816 M8x16

№ на схеме:15

Наименование:Прокладка

Каталожный номер:YB315Z5-06D

Комплект:1

Примечание:

№ на схеме:16

Наименование:Бирка

Каталожный номер:YJSW315-6B-BP01

Комплект:1

Примечание:

№ на схеме:17

Наименование:Уплотняющая плита

Каталожный номер:YB315Z5-07D

Комплект:1

Примечание:

№ на схеме:18

Наименование:Уплотнительное кольцо

Каталожный номер:YB315Z5-12A

Комплект:1

Примечание:

№ на схеме:19

Наименование:Уплотнительное кольцо

Каталожный номер:YB315Z5-33

Комплект:1

Примечание:

№ на схеме:20

Наименование:Гнездо направляющего колеса

Каталожный номер:YB315Z5-13A

Комплект:1

Примечание:

№ на схеме:21

Наименование:Шайба

Каталожный номер:805300017

Комплект:9

Примечание:01602-21030 10

№ на схеме:22

Наименование:Болт

Каталожный номер:805004763

Комплект:9

Примечание:GB21-76 M10x25

№ на схеме:23

Наименование:Крышка клапана

Каталожный номер:YB315Z5-17A

Комплект:1

Примечание:

№ на схеме:24

Наименование:Пружина

Каталожный номер:YB315Z5-18A

Комплект:1

Примечание:

№ на схеме:27

Наименование:Шток клапана

Каталожный номер:YB315Z5-26A

Комплект:2

Примечание:

№ на схеме:28

Наименование:Нажимная планка

Каталожный номер:YB315Z5-19A

Комплект:1

Примечание:

№ на схеме:29

Наименование:Пружина

Каталожный номер:YB315Z5-20

Комплект:1

Примечание:

№ на схеме:30

Наименование:Корпус

Каталожный номер:YB315Z5-08D-05

Комплект:1

Примечание:

№ на схеме:31

Наименование:Соединение

Каталожный номер:YB315Z5-24X

Комплект:1

Примечание:

№ на схеме:32

Наименование:Комбинированная шайба

Каталожный номер:YB315Z5-09

Комплект:3

Примечание:30

№ на схеме:33

Наименование:Штуцер

Каталожный номер:YB315Z5-14SX

Комплект:2

Примечание:

№ на схеме:34

Наименование:Пробка

Каталожный номер:YB315Z5-15H

Комплект:1

Примечание:

№ на схеме:35

Наименование:Соединение указателя температуры масла

Каталожный номер:YB315Z5-10

Комплект:1

Примечание:

№ на схеме:36

Наименование:Регулировочная прокладка

Каталожный номер:YB315Z5-30/31/32

Комплект:1

Примечание:

№ на схеме:38

Наименование:Упругая планка в сборе

Каталожный номер:YJSW315-20000

Комплект:1

Примечание:

№ на схеме:39

Наименование:Упругая планка

Каталожный номер:YJSW315-20001

Комплект:1

Примечание:

№ на схеме:40

Наименование:Круглая подкладка

Каталожный номер:YB315Z5-04

Комплект:1

Примечание:

№ на схеме:41

Наименование:Шайба

Каталожный номер:860114400

Комплект:6

Примечание:01602-21236 12

№ на схеме:42

Наименование:Болт

Каталожный номер:805004699

Комплект:6

Примечание:01010-81230 M12x30
